在vSphere / ESXI上安装pfSense防火墙教程

假设

• vSphere 主机已启动并运行，用户可以通过其管理网络适配器登录到 Web 界面。

• 读者对网络寻址有所了解。

• vSphere 主机有一个工作数据存储。

• pfSense 软件安装.iso映像存在于数据存储中。

以下步骤包括使虚拟机运行 pfSense 软件所需的必要 vSphere Web 客户端配置。

基本 vSphere Web 客户端网络设置

在 vSphere Web Client 中创建新 VM 之前，请创建两个虚拟交换机和两个端口组。首先，为 WAN 和 LAN 创建虚拟交换机，然后为 WAN 和 LAN 创建两个端口组。如果环境中已有可用于此 VM 的虚拟交换机，请跳过此步骤。

• 打开 vSphere Web 界面

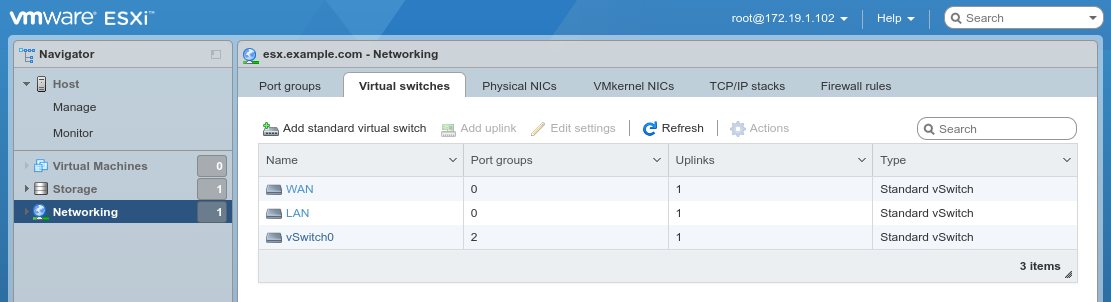

• 单击网络，虚拟交换机选项卡

• 单击添加标准虚拟交换机

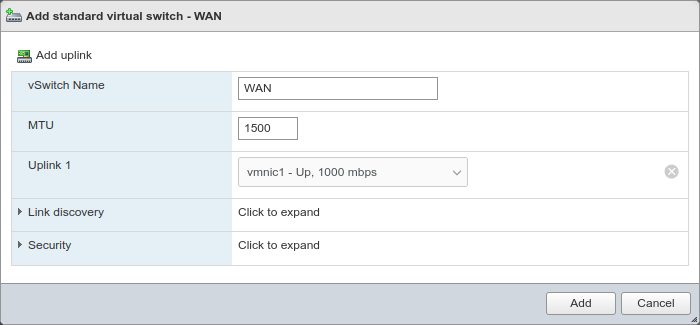

• 如下配置 vSwitch：



• vSwitch 名称

• WAN

• 上行1

• vmnic1

• 点击添加

• 重复该过程并添加另一个以vmnic2LAN命名的vSwitch



创建端口组

创建虚拟交换机后，现在创建端口组。如果环境中存在可用于此 VM 的现有端口组，请跳过此步骤。

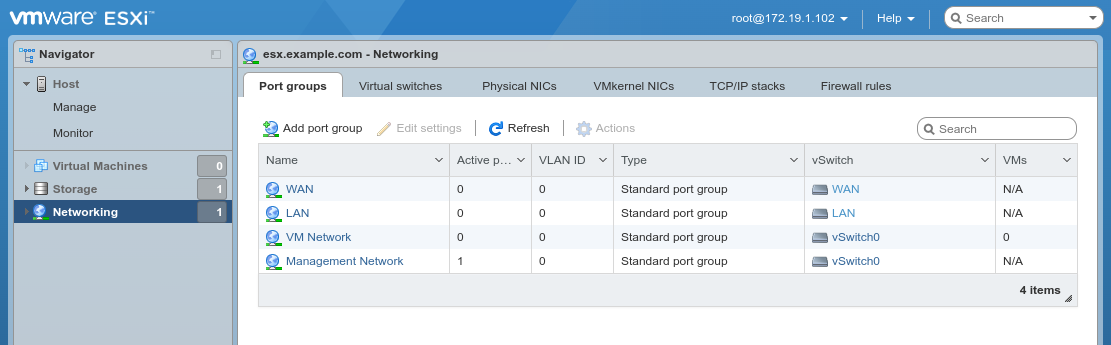

• 单击网络，端口组选项卡

• 单击添加端口组

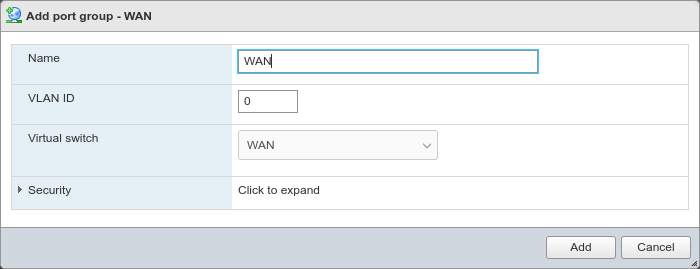

• 配置端口组如下：



• 姓名

• WAN

• 虚拟交换机

• 广域网

• 点击添加

• 重复该过程并添加另一个以LAN vSwitch命名LAN的端口组。



创建虚拟机

配置所需的网络后，下一步是创建虚拟机。

• 单击左侧导航器窗格中的虚拟机

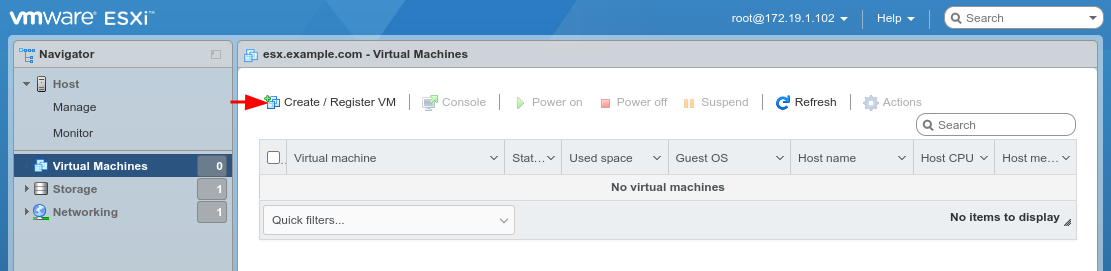

• 单击创建/注册 VM

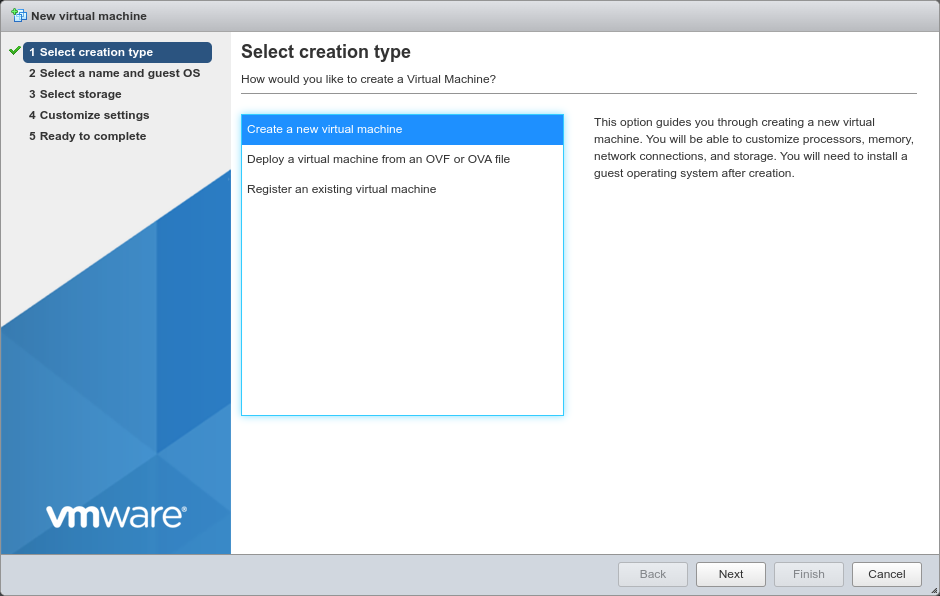

• 在第一个向导中选择创建新虚拟机



• 单击下一步

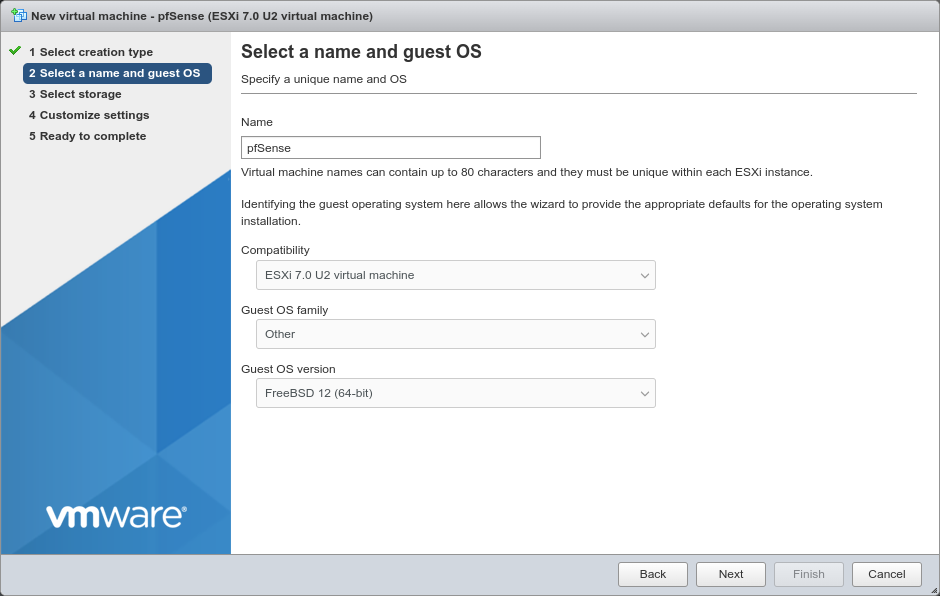

• 配置向导的Select a name and guest OS屏幕，如下所示：



• 姓名

• pfSense或其他有意义的名称，例如firewall.

• 兼容性

• 可用的最新版本（例如ESXi 7.0 U2 虚拟机）

• 来宾操作系统系列

• 其他

• 来宾操作系统版本

• FreeBSD 12（64 位）或与所选 pfSense 软件版本使用的 FreeBSD 版本最匹配的版本。有关列表，请参阅 pfSense 软件和 FreeBSD的版本。

• 单击下一步

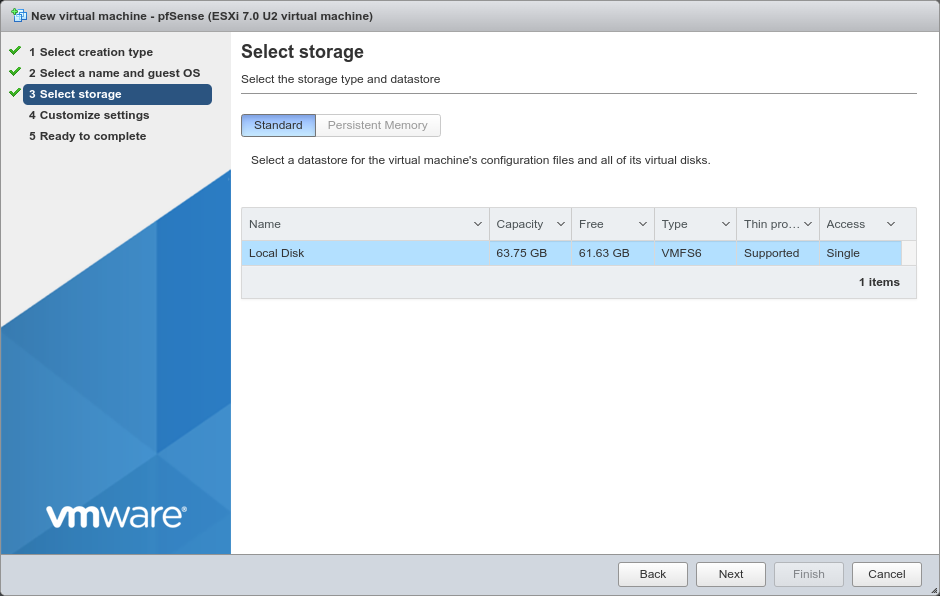

• 选择 VM 磁盘所在的数据存储

  这是 ESX 将分配存储来保存虚拟机的配置和操作文件的地方。可能有多个数据存储可用于 ESX、本地甚至远程 NFS 卷。

  本地磁盘更快、更可靠，但 pfSense 软件在大多数用例中不需要快速磁盘，因此在这些环境中，它可以在必要时使用 NFS 磁盘运行。



• 单击下一步

• 单击添加网络适配器以创建第二个 NIC

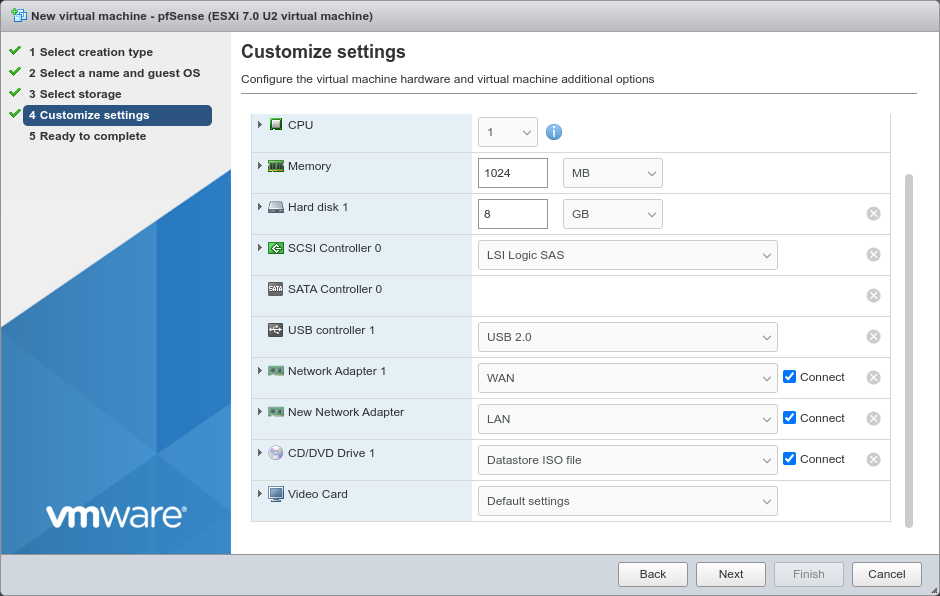

• 如下配置自定义设置屏幕上的项目：

  其余选项可以保持默认值，也可以根据环境需要进行更改。



• 中央处理器

• 使用单个 CPU 插槽。

  如果虚拟机管理程序主机有足够的可用内核，请单击以展开 CPU 选项并设置更高的每插槽内核数。

• 记忆

• 根据将在 pfSense 软件上安装的软件包的数量和类型，一个基本的防火墙 VM 应该可以在 1024MB 的 RAM 中舒适地运行。对于需要更多或更大包的部署，请根据需要增加 RAM。

• 硬盘 1

• 为 VM 提供至少16GB 的空间，对于较大的包则更多。

• SCSI 控制器 0

• 默认的LSI Logic SAS是兼容的，请保持原样。

• 网络适配器 1

• 选择WAN端口组。

  为获得最佳性能，请使用 VMXNET 3 类型的适配器，这是 vSphere 7.x 中的当前默认设置。单击以展开接口选项并确保将其设置为 VMXNET 3。

• 新网络适配器

• 选择LAN端口组。

  单击以展开接口选项并确保将其设置为 VMXNET 3。

• CD/DVD 驱动器 1

• 选择Datastore ISO 文件*，然后浏览并选择 pfSense 软件安装程序 ISO。

• 单击下一步

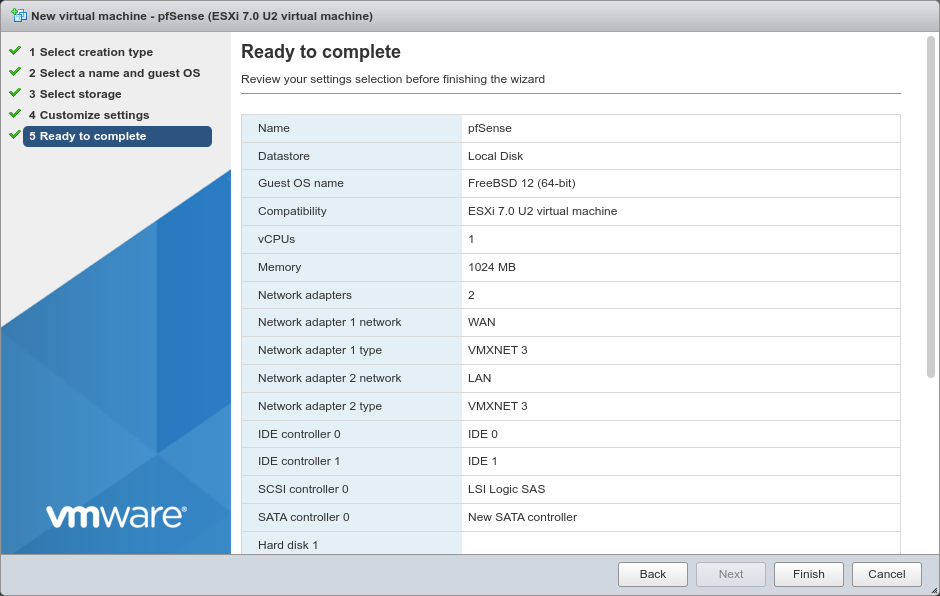

• 查看 VM 的设置

  如果有任何不正确的地方，请返回之前的屏幕并进行更正。



• 点击完成

pfSense 软件安装

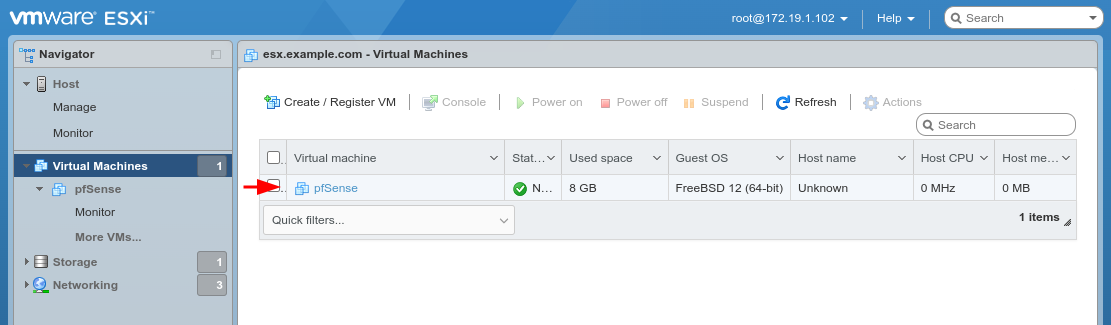

vSphere Web 界面现在将包含新 VM 的条目。

• 单击左侧导航器面板中的虚拟机



• 单击列表中的 VM 名称将其打开

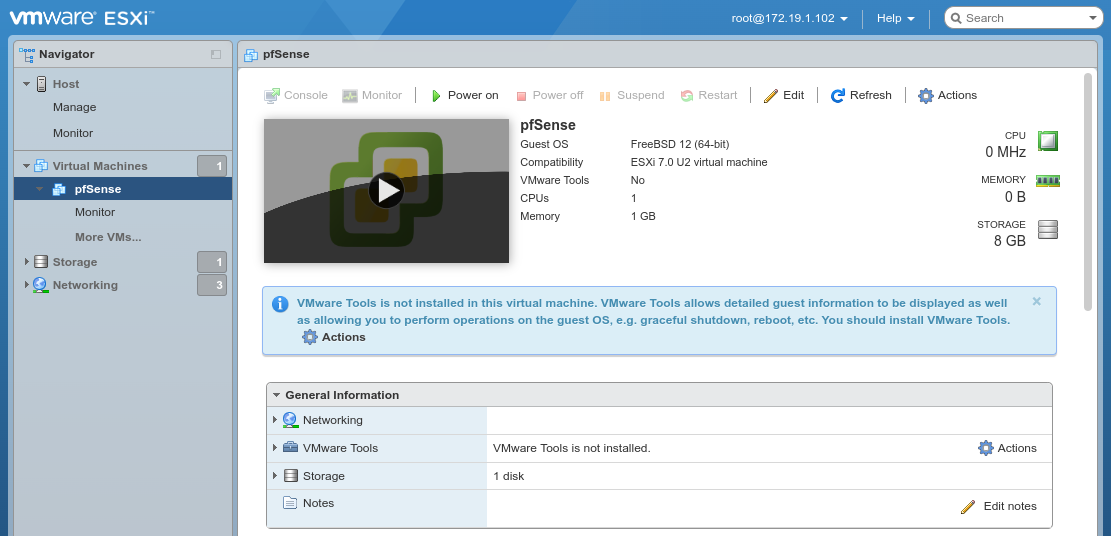

• 点击开机启动虚拟机

• 在控制台窗口内单击以打开控制台视图以继续安装。



当 VM 启动时，它将自动启动到安装程序。从那里，照常按照安装步骤进行操作，完成后重新启动。

虚拟机重新启动后，控制台将在接口分配提示处停止。

• 键入n并按下Enter以跳过 VLAN 配置

• 输入vmx0广域网

• 进入vmx1局域网

• Enter如果提示输入其他接口，请按

• 键入y并按下Enter以完成界面分配

分配接口后，VM 将完成引导过程。它现在可以像运行 pfSense 软件的任何其他防火墙一样进行配置。

安装 Open-VM-Tools

pfSense 软件安装完成后，在首次启动时安装 Open-VM-Tools。

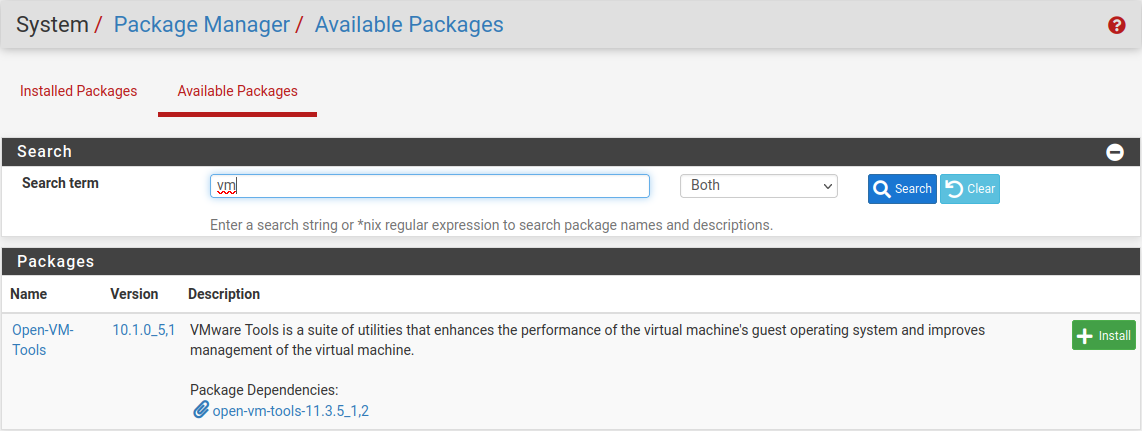

• 导航到System > Packages，Available Packages选项卡

• 在列表中找到Open-VM-Tools或搜索它



• 点击 安装

• 确认安装

确保 Open-VM-Tools 服务正在Status > Services下运行。

恭喜，在 ESXi 上安装 pfSense 软件完成！
