海康威视录像机通道设置事件报警弹窗教程

配置流程：

①报警主机报警输出接录像机报警输入

②录像机报警输入配置

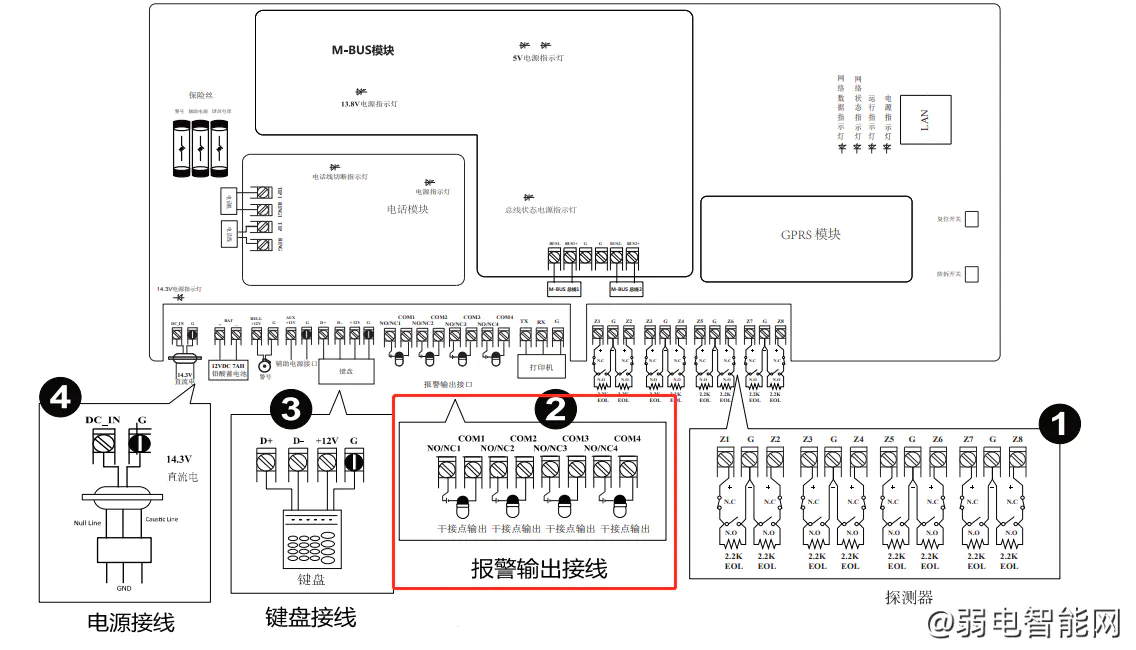

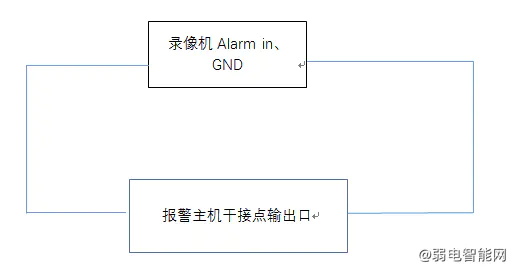

1、报警主机和录像机的接线：

报警主机的输出干接点连接到录像机的报警输入口

报警主机的干接点报警输出口输出开关量，通过跳针选择触发器输出状态（1、2短接，常开 输出，2、3短接，常闭输出）。

录像机报警输入只需要接入一个开关量信号，不区分正负极，Alarm In和GND直接和报警主机输出干接点连接即可

2、报警输入配置指导

请根据您的设备，点击选择对应操作：

1、NVR3.0录像机操作界面：

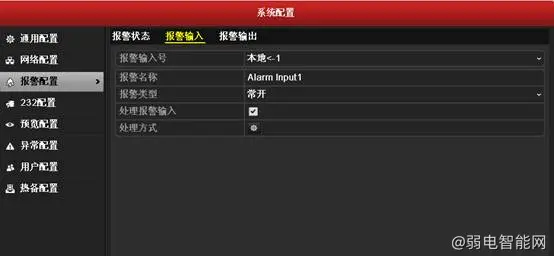

主菜单-系统配置-报警配置-报警输入

1.选择对应的报警输入，如接了第一路报警输入就选择“本地1”。

2.根据报警输入设备选中对应的报警类型，如报警输入是常开就选择“常开”，并启用处理报警输入。

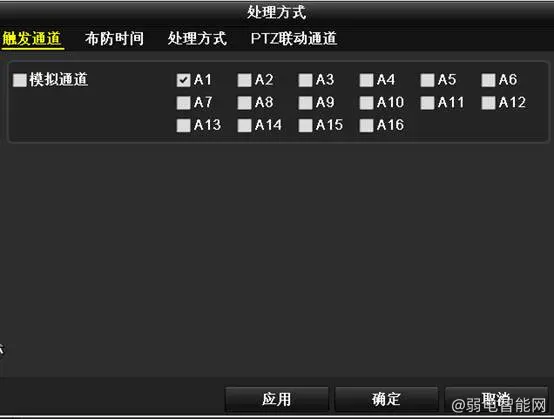

3.如处理方式需要联动对应的通道，如事件录像，那么需要勾选对应的通道。

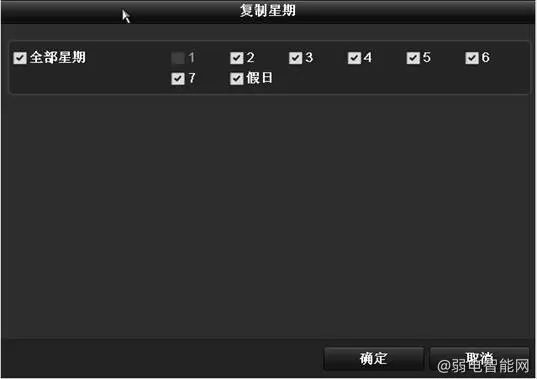

布防时间：只在布防时间段内会对报警输入信号做出响应，时间可以自定义。

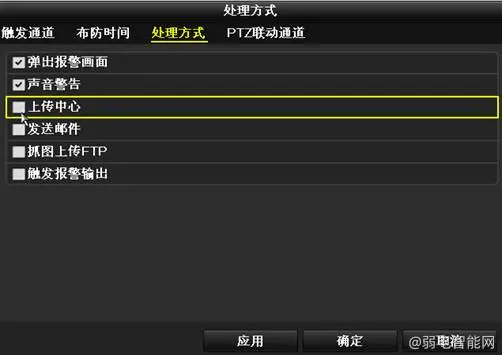

处理方式：可以根据实际需求来进行选择，勾选之后，记得点击应用。

弹出报警画面：有报警输入信号的时候，会将触发通道的画面弹图。

声音警告：有报警输入信号的时候，会触发录像机蜂鸣器报警。

上传中心：将报警信息推送到客户端软件，如萤石云视频，4500软件。

发送邮件：有报警输入信号的时候，会将报警信息以邮件的形式发送到对应的邮箱（录像机邮件联动配置可点击这里）

抓图上传FTP：支持抓图的设备能将报警信号触发时，对触发通道画面进行抓图上传FTP。

触发报警输出：联动报警输出口外接的设备报警，如报警警号。

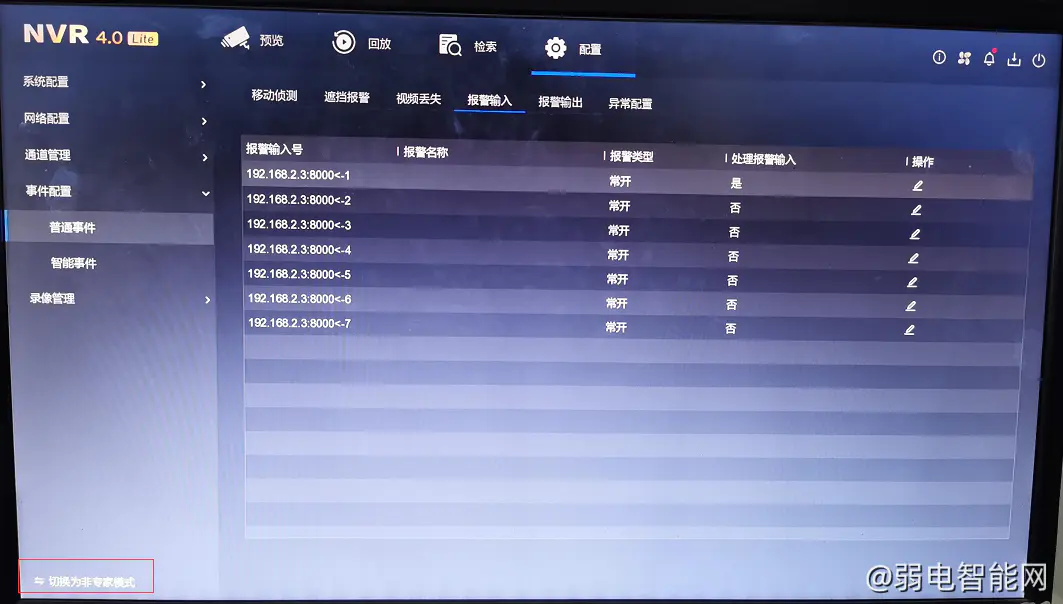

2、NVR4.0lite录像机操作界面：

点击配置，左下角切换为专家模式

1.选择对应的报警输入，如报警输入设备接在第一个报警输入口，报警输入号选择1

2、点击操作，设置处理报警输入

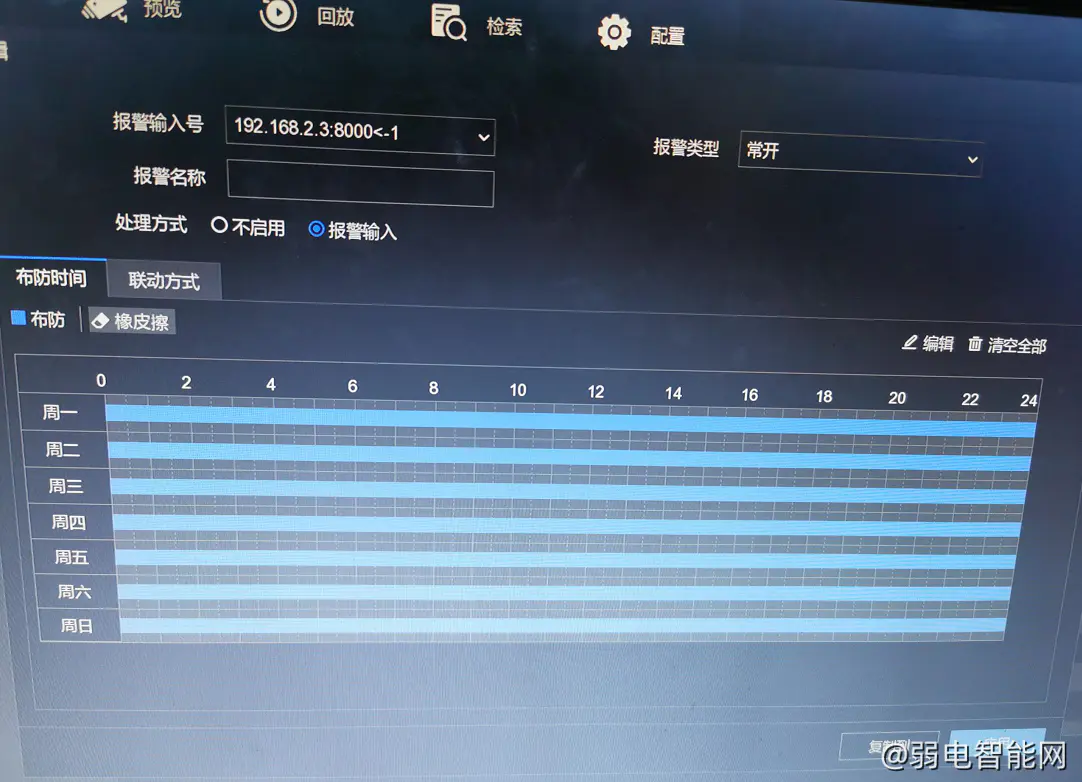

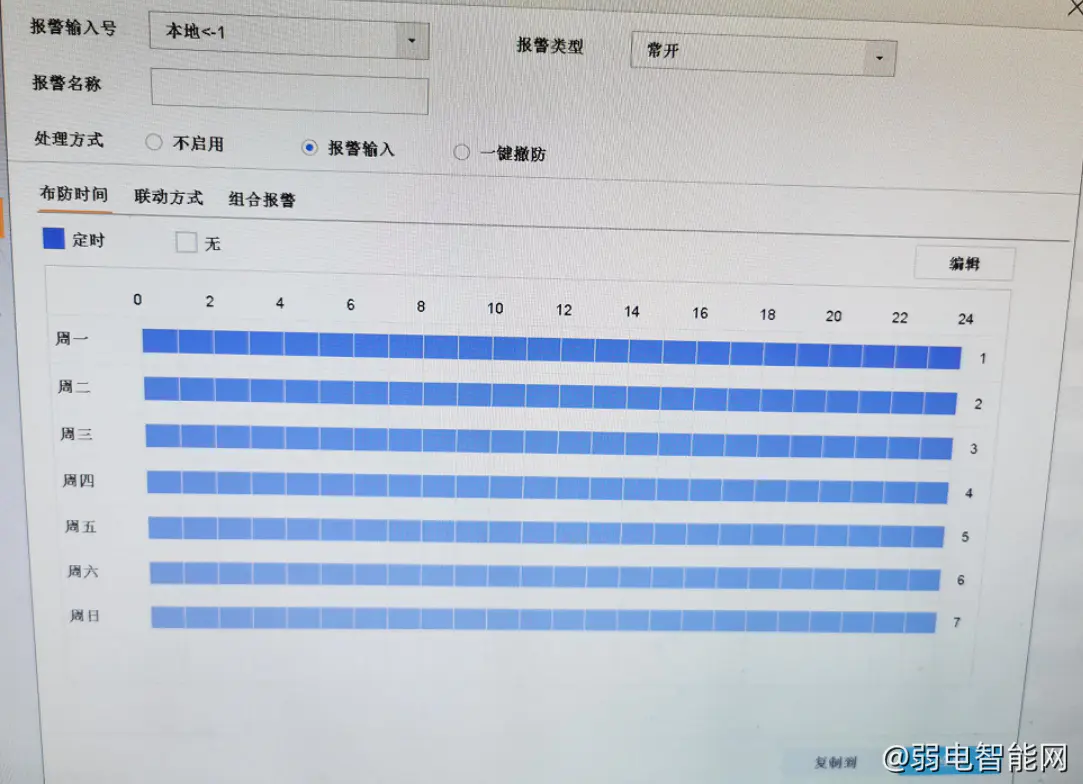

布防时间

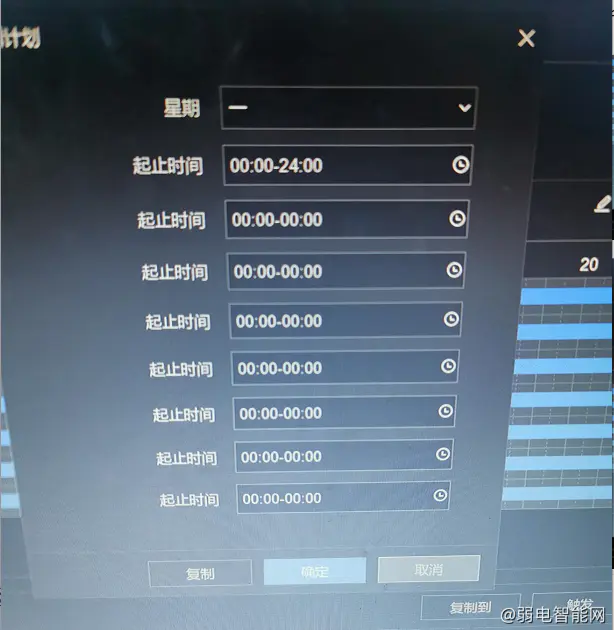

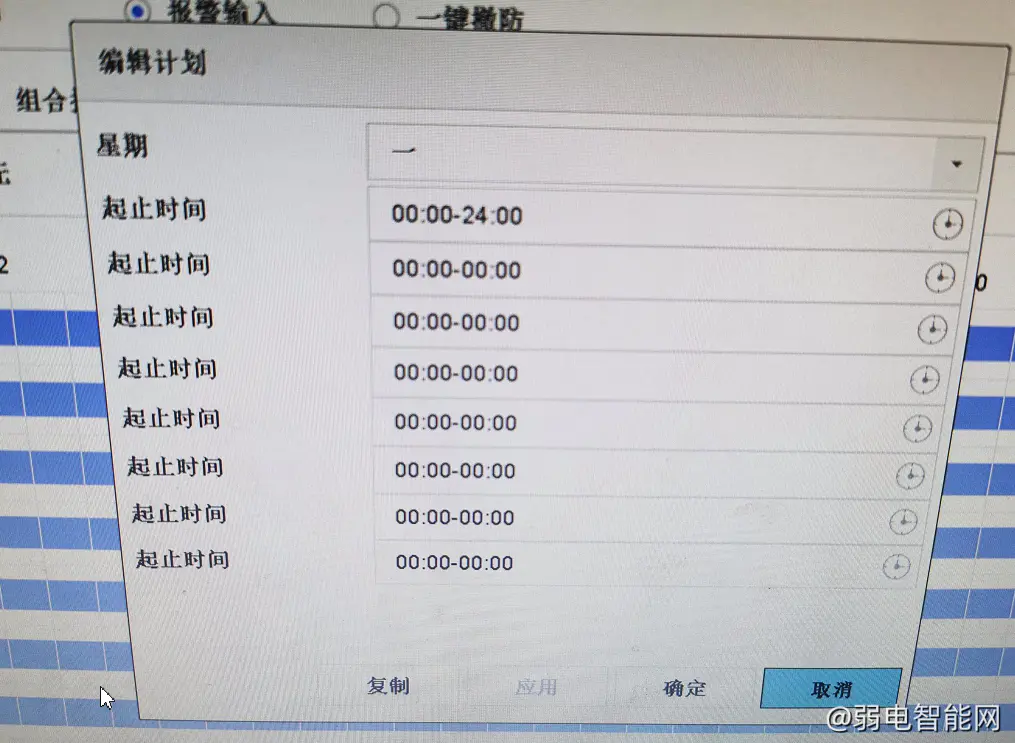

编辑计划：只在布防时间段内报警输入有效，时间可以自定义。

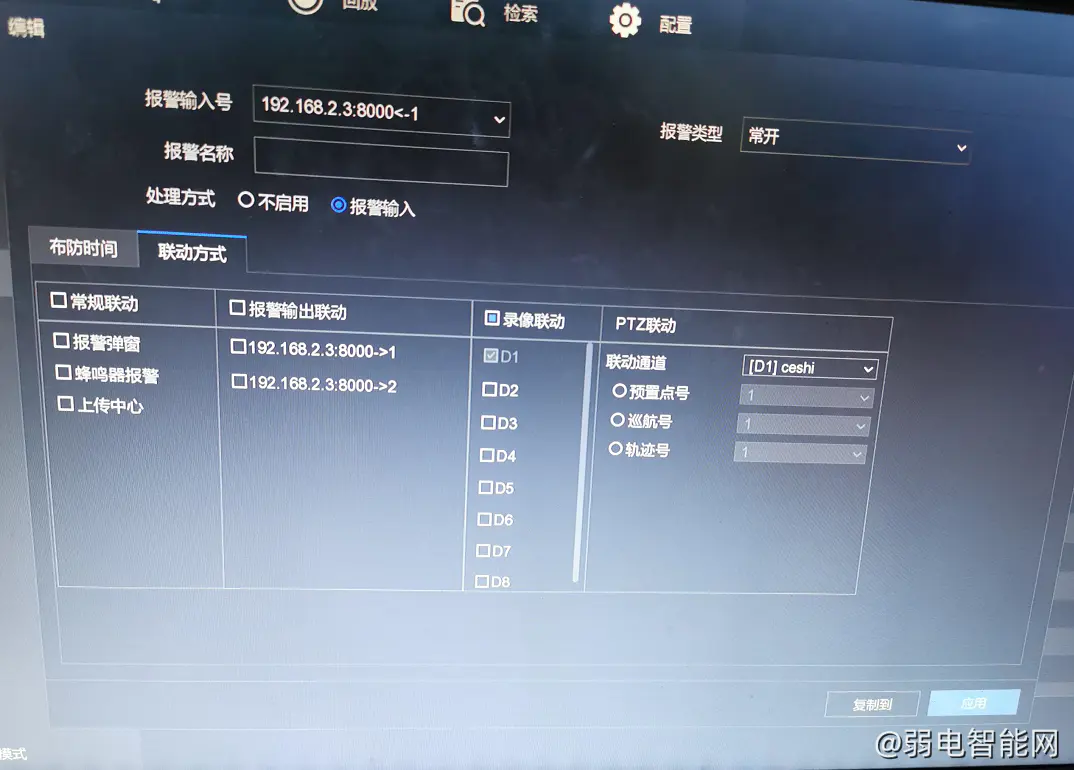

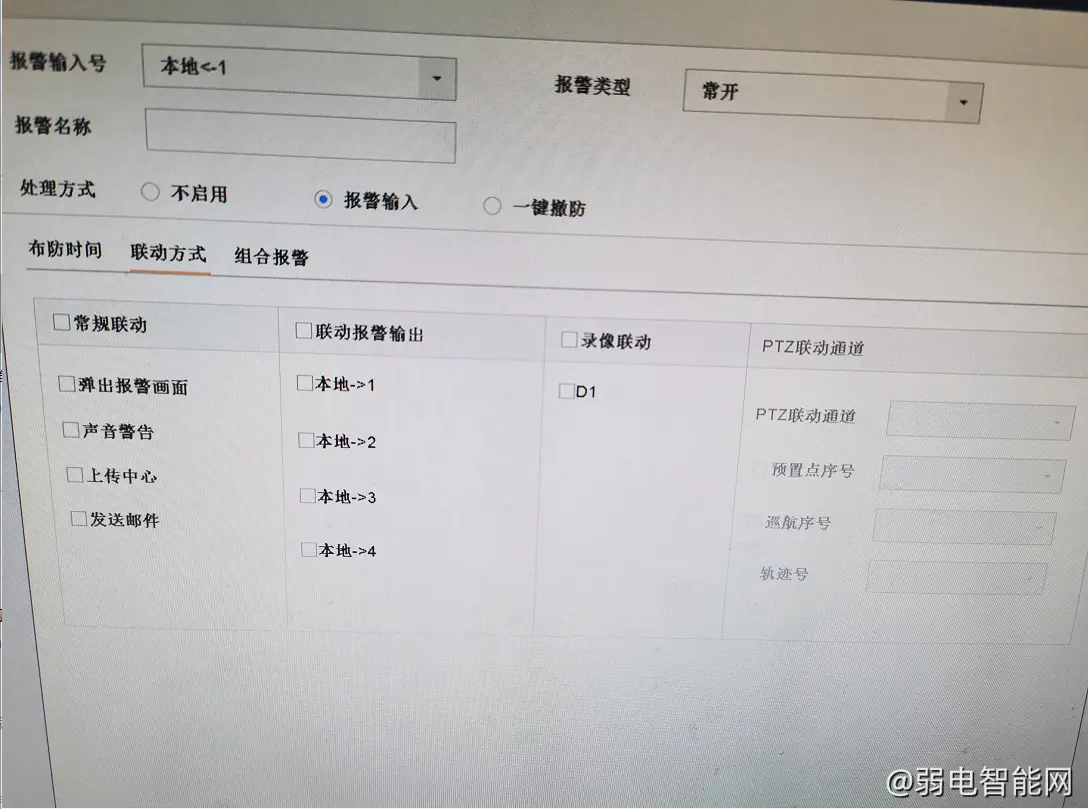

联动方式：根据具体需求，设置联动

3、NVR4.0录像机操作界面：

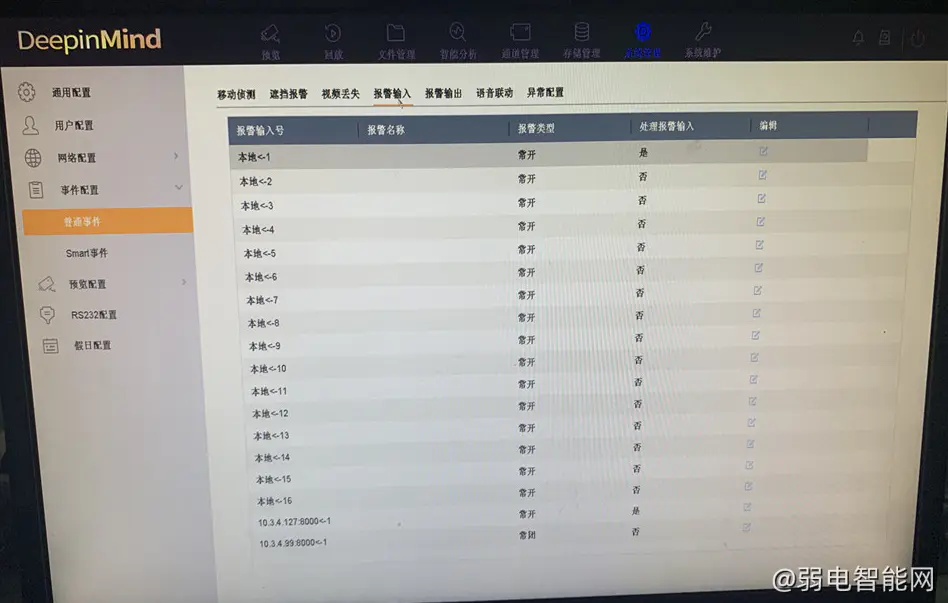

系统管理-事件配置-普通事件-报警输入

1.选择对应的报警输出，如报警输出设备接在第一个报警输出口，就选择本地1。

2、点击编辑，处理报警输入

布防时间

编辑计划

联动方式
