通过VPN进行移动办公已经广泛应用，办公终端可以通过安全隧道接入内网，为出差人员提供便捷办公应用。本文对Windows 7终端通过L2TP VPN隧道接入办公网络的设置方法进行指导。

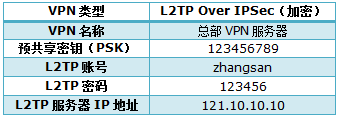

本文介绍L2TP Over IPSec（加密隧道）的设置方法，文中涉及到的参数如下表：

注意：此处参数配置仅供本文讲解参考，真实环境中以实际参数为准。

设置之前，请确保Windows 7终端与L2TP服务器已经连接到网络。

1、在桌面右下角右键点击网络图标，选择 打开网络和共享中心，点击 设置新的连接或网络，设置新的连接。

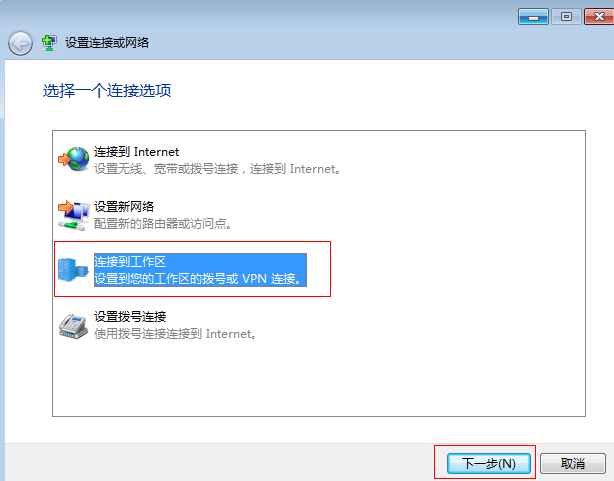

2、按照设置向导开始设置，选择 连接到工作区，如下图：

3、选择连接方式

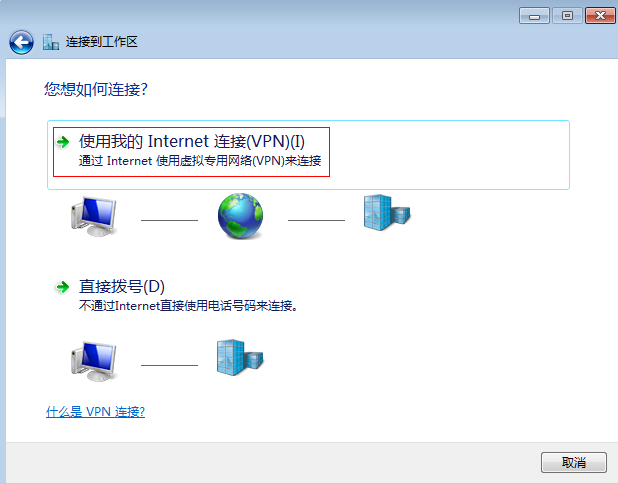

    选择 使用我的Internet连接（VPN）（I），如下图：

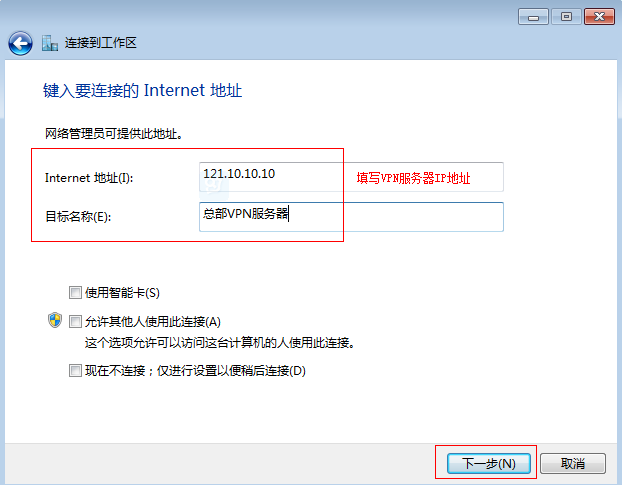

    4、设置 VPN服务器IP地址 与 VPN客户端名称（此处举例为总部VPN服务器），如下图：

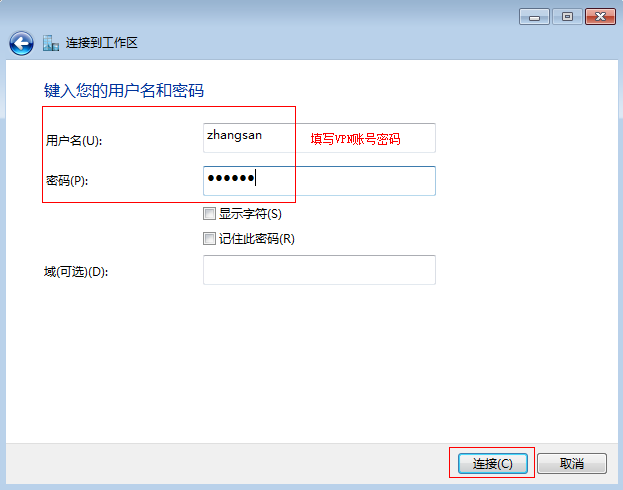

    5、填写L2TP VPN账号、密码，填写完成后点击 连接，如下图：

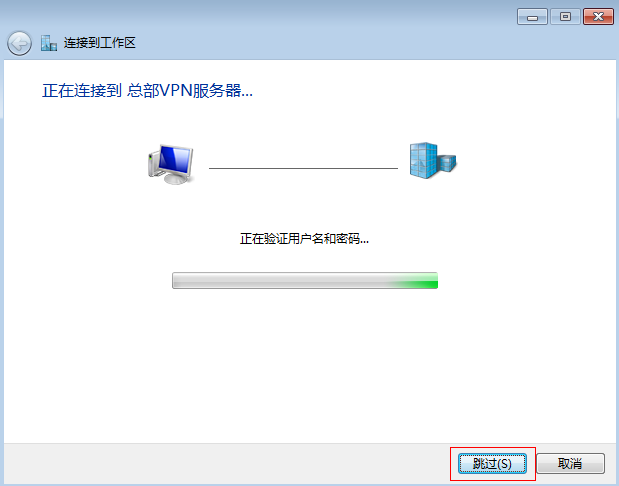

    6、跳过当前的连接，点击 跳过，如下图：

    客户端添加完成，需要进一步进行参数配置，继续下一步。

1、修改网络类型

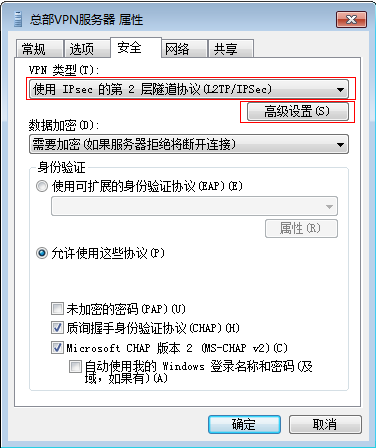

        在 网络和共享中心 >> 更改适配器设置 中找到VPN客户端，右键 并选择 属性，在 网络 中选择VPN类型为 使用IPSec的第2层隧道协议（L2TP/IPSec），并点击 高级设置，如下图：

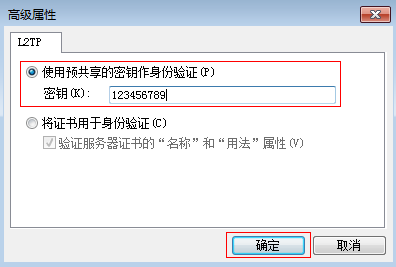

2、在 高级属性 中选择填写VPN PSK密码，如下图：

3、保存设置

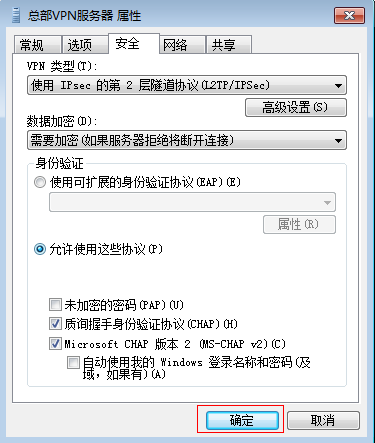

        设置完成以上参数后，点击确定。如下图：

    保存参数设置后，尝试VPN连接，继续下一步。

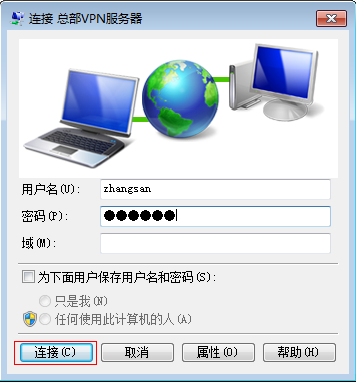

双击VPN客户端，填写L2TP账号、密码，点击 连接，如下图：

    连接成功后，在VPN客户端会变为蓝色。如下图：

    连接成功后，可以右键点击VPN客户端，选择 状态 >> 详细信息，查看到获取到的IP地址、协商信息等参数。

如果L2TP无法连接成功，请点击参考：

至此，VPN连接成功，您可以通过VPN隧道访问总部网络，也可以通过VPN服务器进行上网（取决于VPN服务器端的设置）。

如果拨号成功后，无法访问内网资源请点击参考：

如果需要对已设置的客户端进行修改，可以 右键 点击VPN客户端，选择 属性，在 属性 的选项中设置对应参数。
