海康威视DS-19A/29A系列总线式报警主机常见接线方法

海康威视DS-19A/29A系列总线式报警主机与警号的接线方法

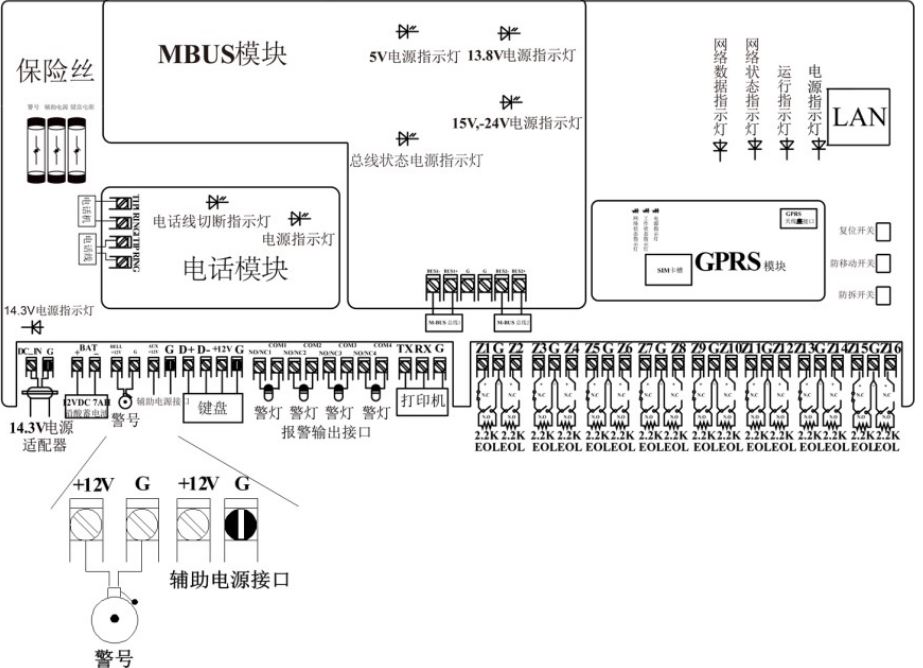

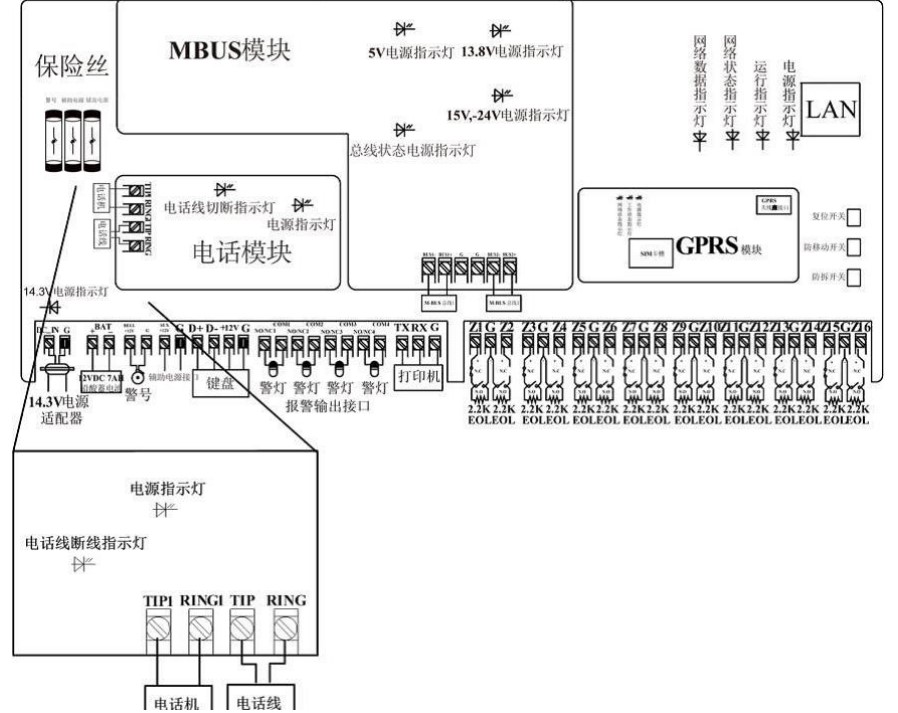

1、确认警号端口位置，以DS-19A08-01BNG为例，如下图：

2、完成接线

将警号的12V接到BELL 12V上，将GND接到BELL GND上。

注：警号接线建议采用RVV2*0.75mm²

3、警号设置：

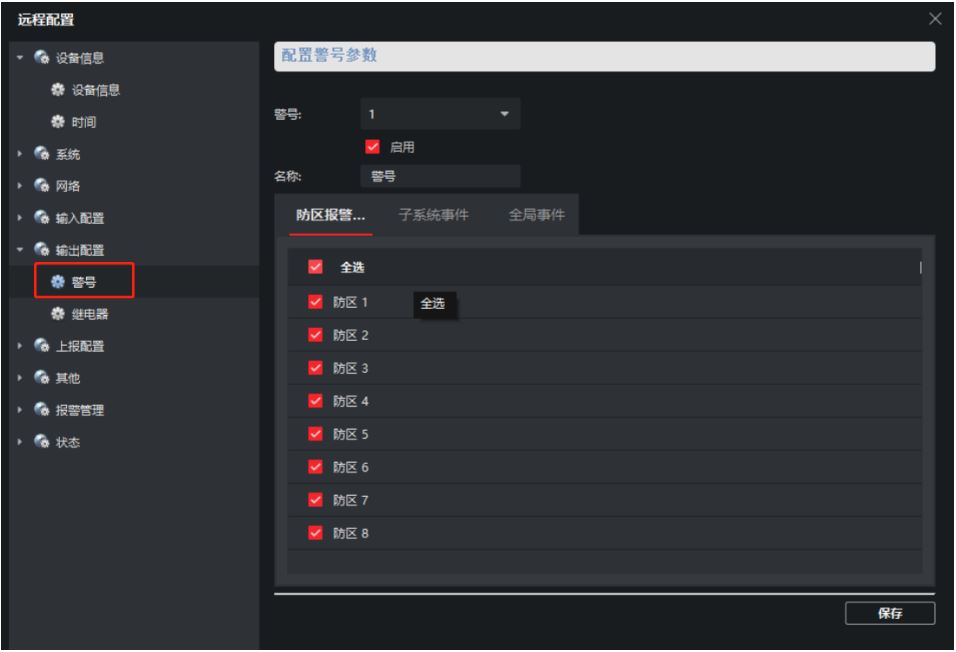

联动警号，远程配置-输出配置-警号， 进入警号配置界面
防区报警事件：关联报警防区，当防区触发报警后联动警号触发。（默认全选，不需要设置）

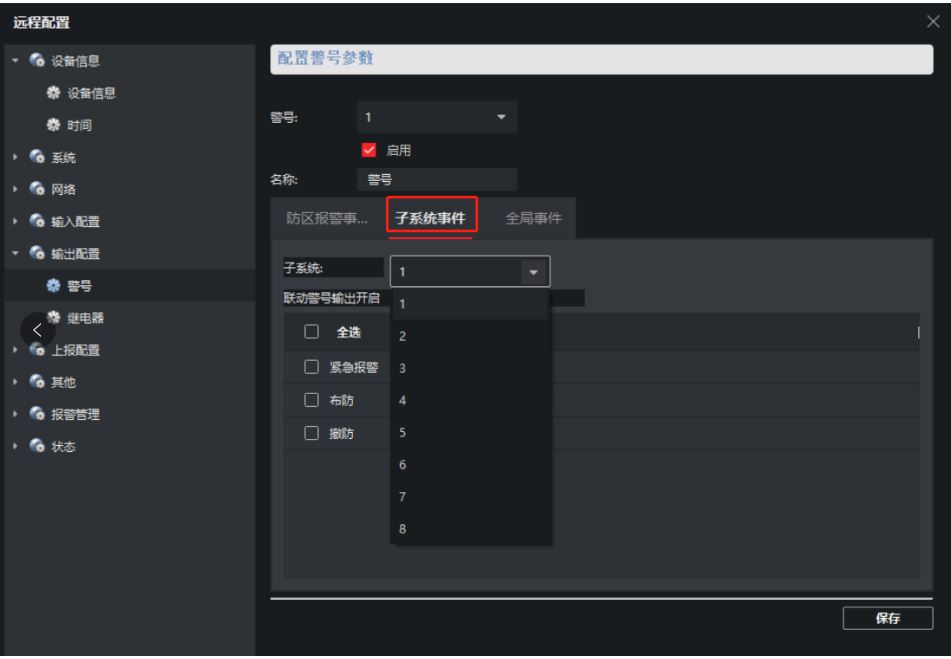

子系统事件： 可针对不同子系统，当对子系统进行操作（紧急报警，布撤防）后联动警号触发（默认不需要勾选）。

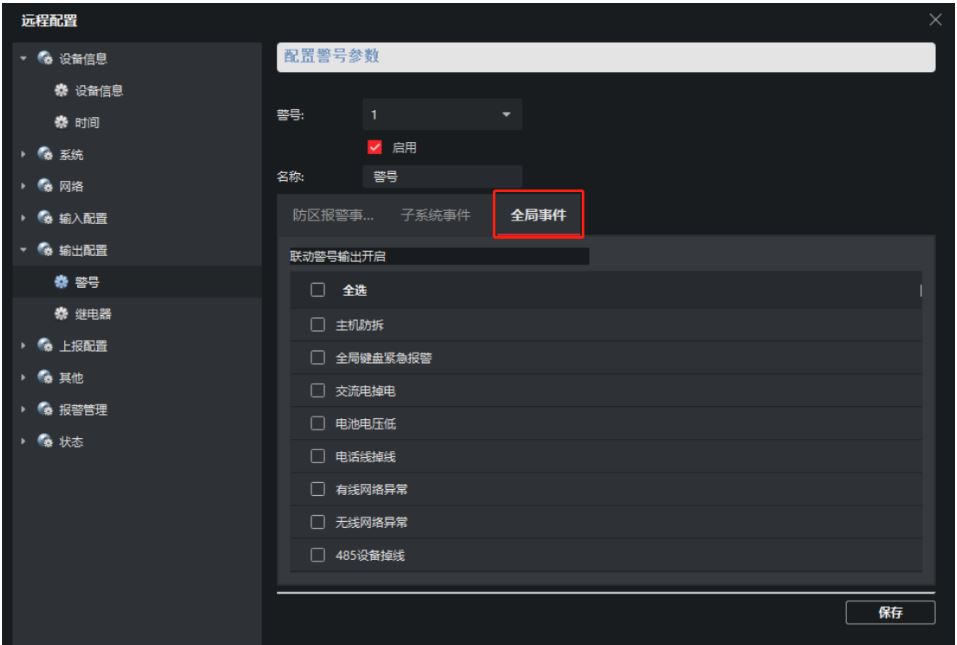

全局事件：可针对报警主机的全局事件进行关联，当触发相应事件后联动警号触发（默认不需要勾选）

4、 测试效果

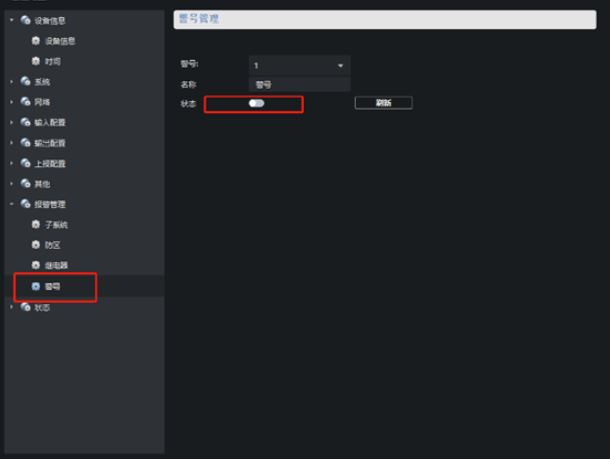

操作路径：在ivms 4200中添加报警主机，在远程配置——报警管理——警号中，状态点亮后观察警号是否有输出

海康威视DS-19A/29A系列总线式报警主机 （电话报警接线及配置方法）

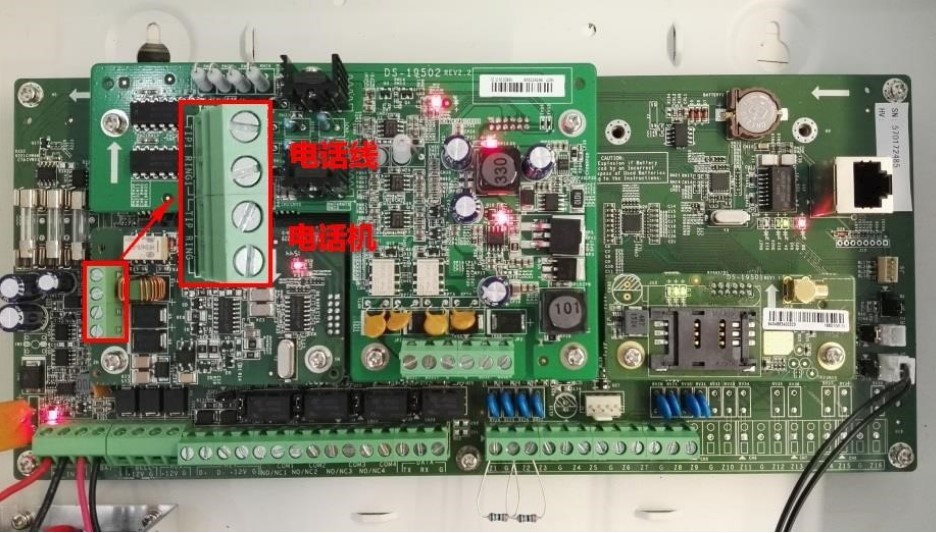

1、确认电话线、电话机端口（此电话机特指接警中心电话机）以DS-19A08-01BNG为例，如下图所示：

2、完成接线。
将电话线或电话机接到对应的端口上，且不能互换。

3、设置参数。

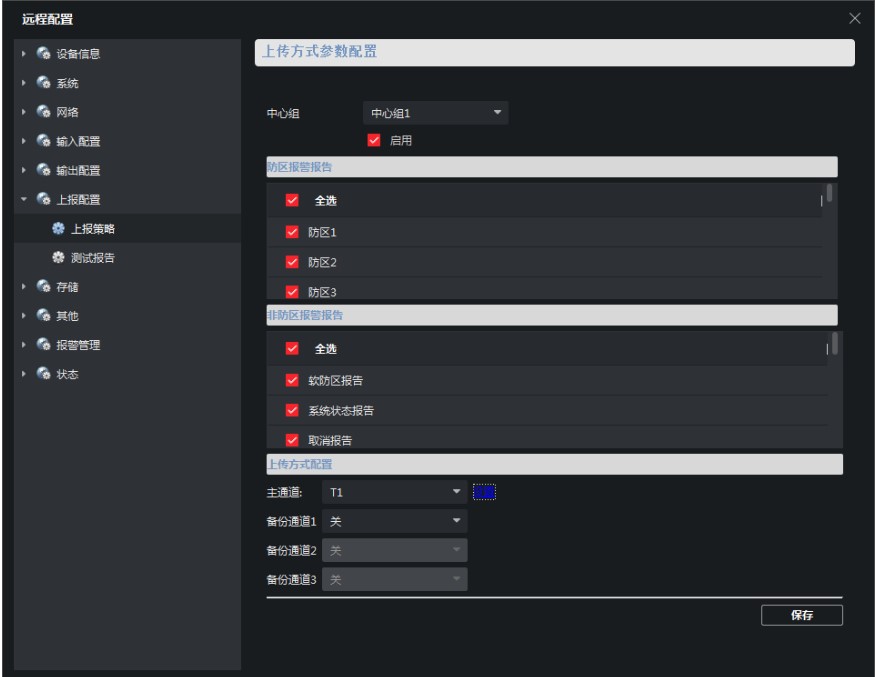

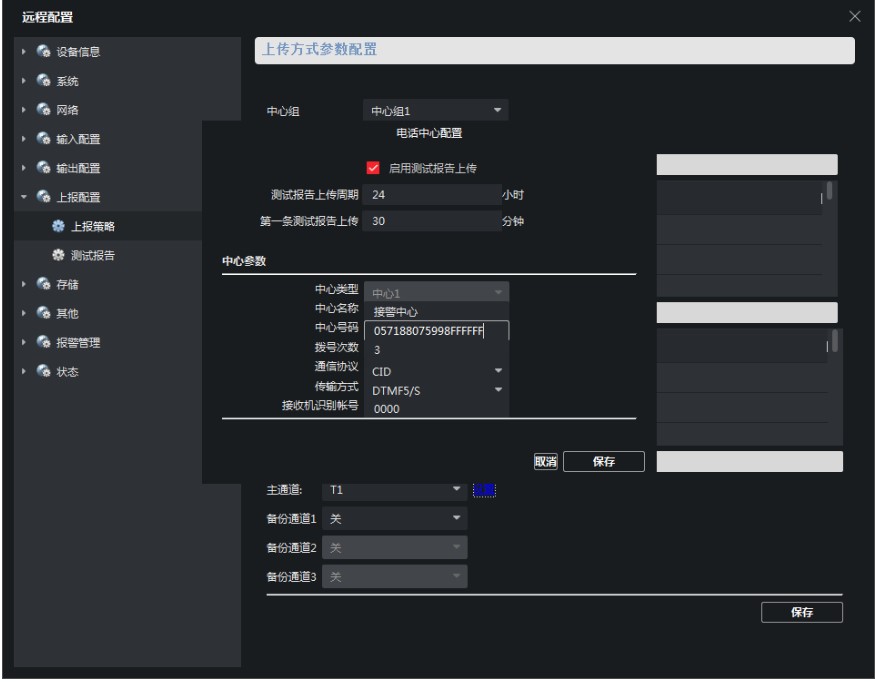

首先在ivms 4200客户端中添加报警主机，在远程配置—上报配置—上报策略，对电话中心参数进行配置：打钩启用中心组，上传方式主通道设置为T1，点击旁边的“设置”

再进入电话中心配置，打钩启用测试报告上传，设置中心参数。

【主通道上传方式】：T、N、G分别表示电话、有线网络、无线网络上传方式；

【测试报告上传周期】：表示第一条测试报告上传后，间隔多长时间上传后续测试报告；

【第一条测试报告上传】：测试报告上传启用后，间隔多长时间上传第一条测试报告；

【中心类型】：网络报警主机支持两个电话接警中心，可向两个中心同时发送报告或者设置一主一备方式上传报告；

【中心名称】：用户自定义报警中心的名称便于识别，最大长度为32；

【中心号码】：接警中心的电话号码；

【通信协议】：上传报警信息采用的协议。支持CID通信协议；

【拨号次数】：网络报警主机尝试连接接警中心的次数，支持1～15；

【传输方式】：报警信号传输的方式DTMF5/S（慢拨）和DTMF10/S（快拨）；

【接收机识别帐号】：与接警中心在进行通信时的认证帐号，接收机的认证帐号为4位。

完成后测试防区报警后电话是否有接到拨号。（注意：若只接电话线，没有配套的接警平台电话机的话，则很有可能产生误报）

海康威视DS-19A/29A系列总线式报警主机外接探测器（本地防区、扩展防区）的接线方法

报警主机本地防区接探测器

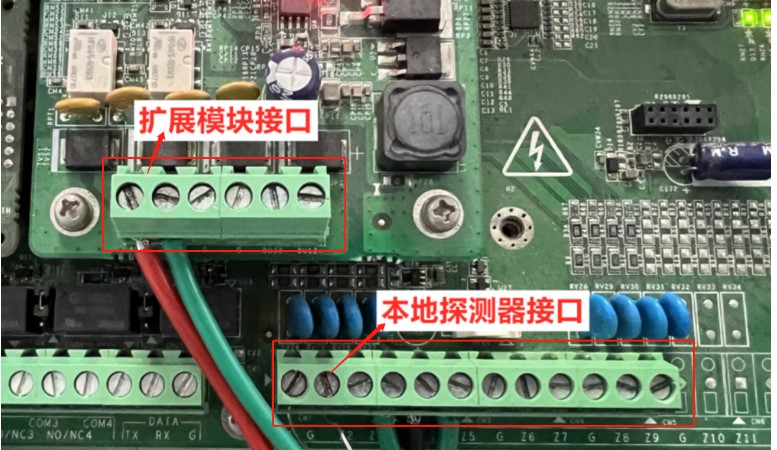

本地防区探测器接线，以DS-19A08-01BNG为例，根据探测器类型（常开/常闭）查看对应接线指导：

首先确定探测器是否自带电阻（现在有些探测器是自带电阻的）

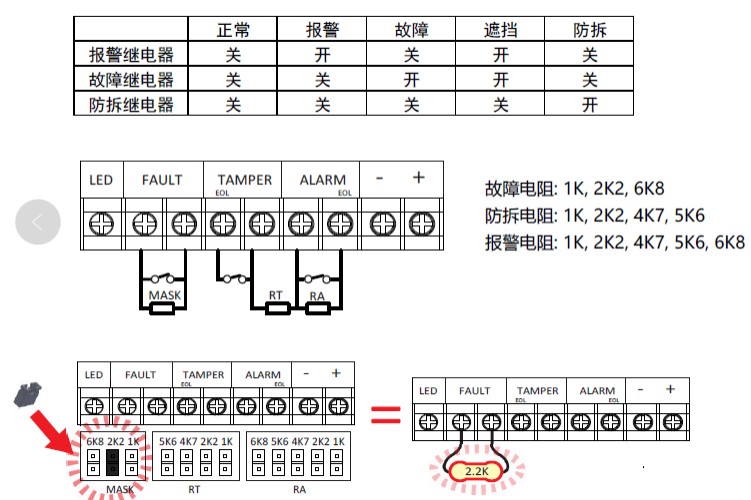

一、如果是自带跳帽电阻的：参考探测器使用说明书，按步骤使用跳帽，选择线尾阻值即可。
示例（型号：DS-PDC10AM-VG3 幕帘探测器）：
继电器状态

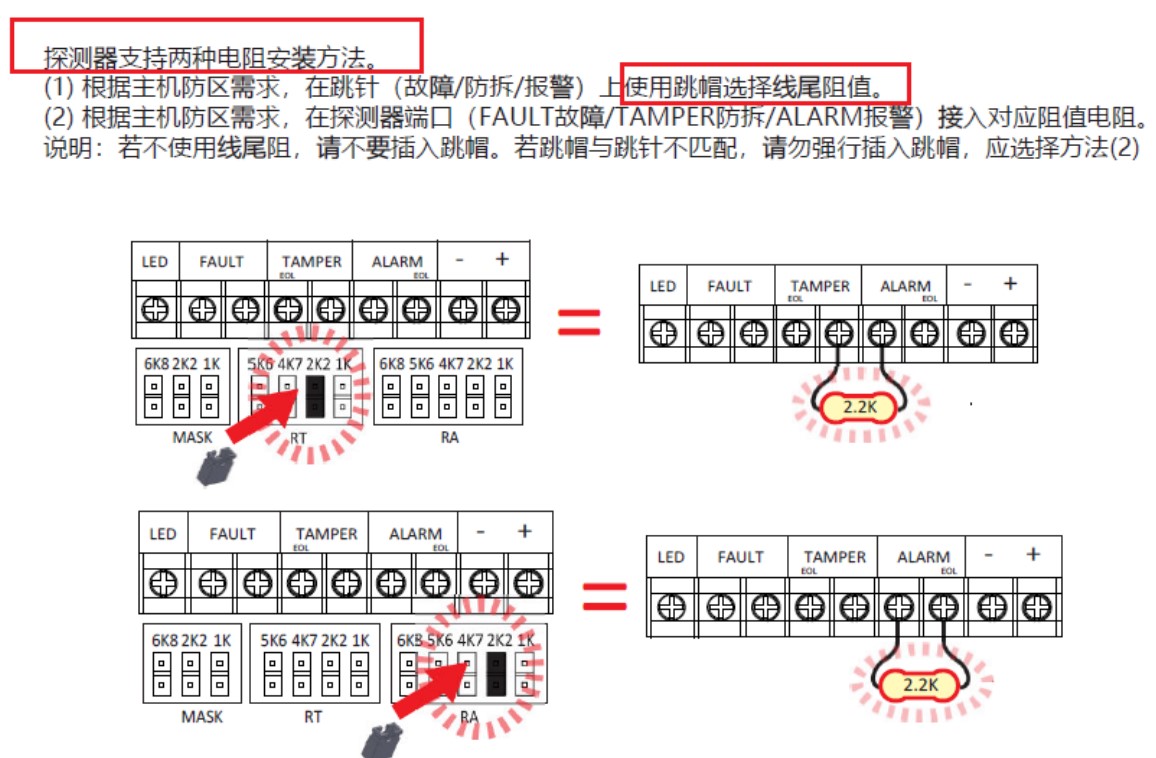

探测器支持两种电阻的安装方法，如下图：

二、如果探测器本身不带电阻：则需要根据具体类型（常开或常闭）选择单独接电阻的方式，

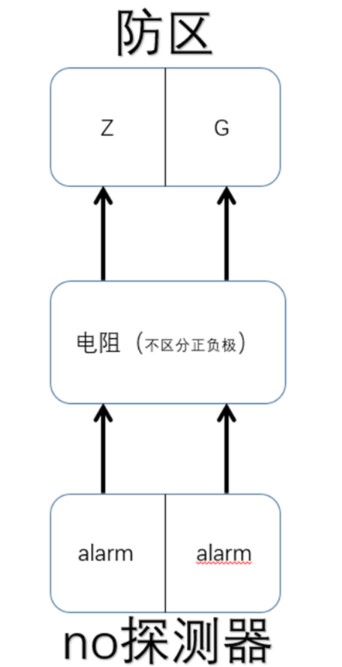

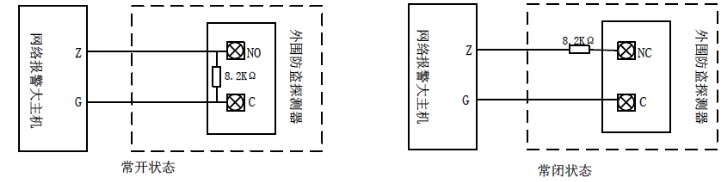

（A）常开探测器——接线方式|
1. 探测器的NO和COM分别接主机的Z和G；
2. 探测器端并联2.2KΩ电阻。

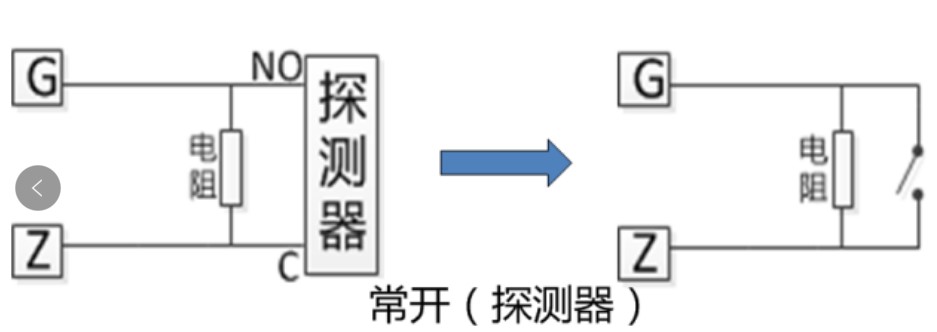

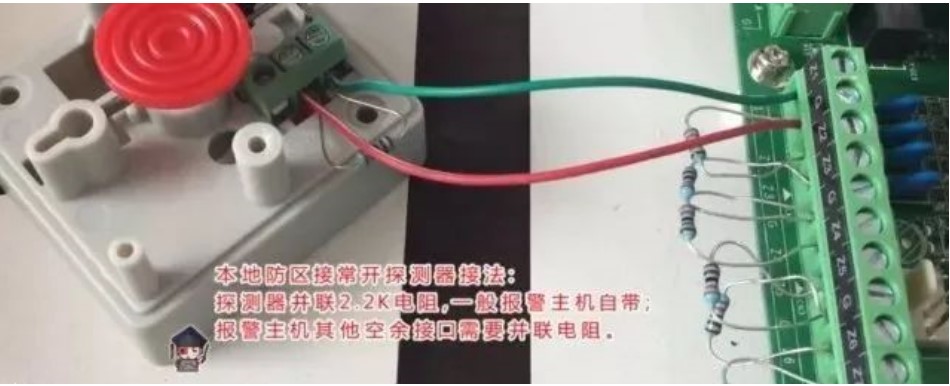

常开接线实物图：

简化图：

注意：如遇探测器是6根线，一般红黑供电，2根黄色信号线接报警主机的Z和G，2根绿线为防拆线，可不用接。

注：如遇探测器是6根线，一般红黑供电，2根黄色信号线接报警主机的Z和G，2根绿线为防拆线，可不用接。

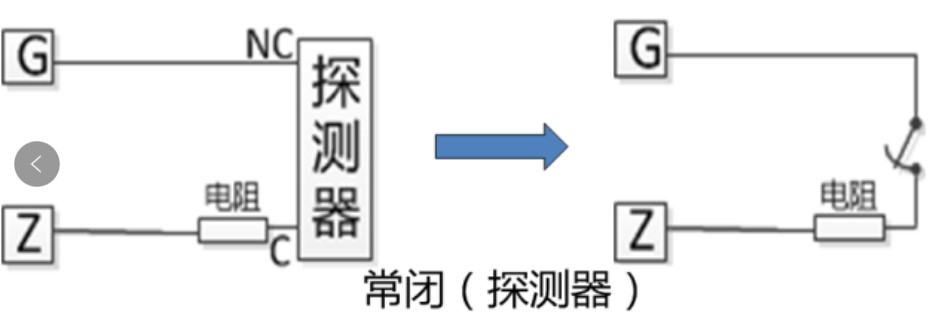

（B）常闭探测器——接线方式
1.探测器的NC和COM端接主机防区的Z和G；
2.探测器端串联2.2KΩ电阻。

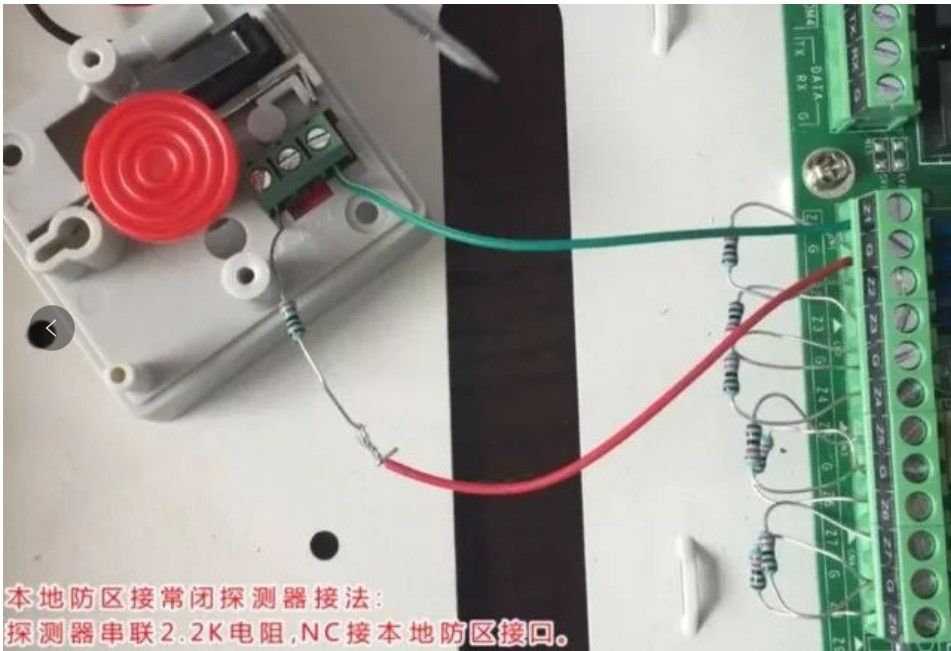

常闭接线实物图：

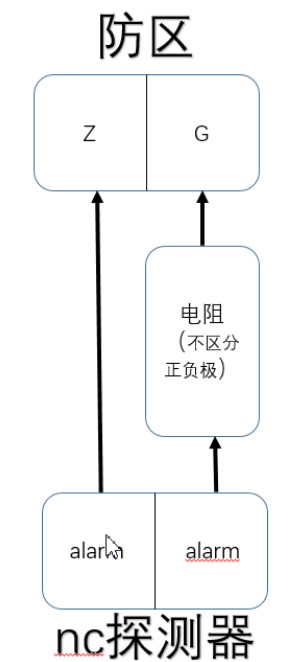

简化图：

注：
1、如遇探测器是6根线，一般红黑供电，2根黄色信号线接报警主机的Z和G，2根绿线为防拆线，可不用接。
2、本地未接探测器的防区，也需要接2.2KΩ的电阻。

报警主机扩展模块接探测器
以DS-19A08-01BNG为例，报警主机经扩展模块接探测器步骤如下：

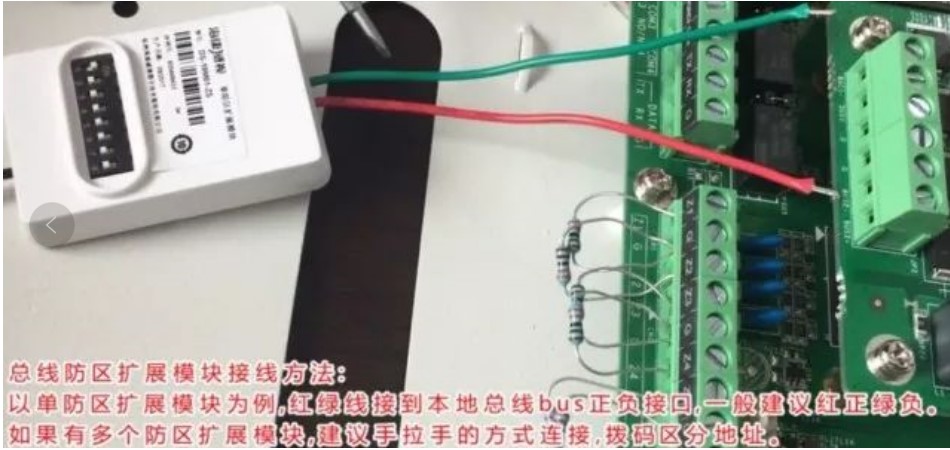

第一步：总线式报警主机接扩展模块
将扩展模块的MBUS端子接到主机的BUS+和BUS-上，总线不分极性。
注：
1. 仅总线报警主机可外接扩展模块。总线报警主机防区扩展模块支持248路防区和252个触发器。

2. 模块接到总线主机前，主机应断电并设置好模块地址拨码，地址拨码范围1-253, 不能使用0、254、255。

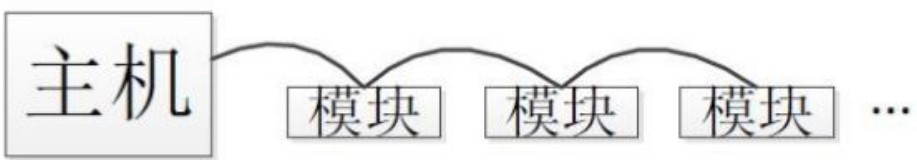

3. 如果有多个防区扩展模块，建议使用手拉手接线方式，扩展模块需要进行拨码区分，地址码不能一致。

第二步：扩展模块接探测器

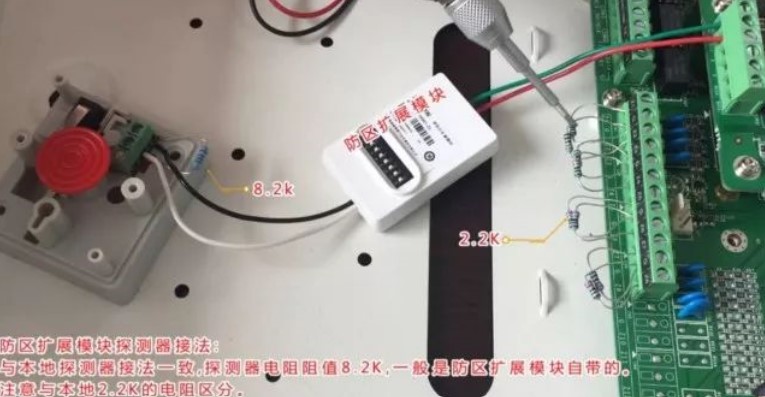

扩展模块接探测器，与本地防区接探测器方法一致，但电阻阻值需要更换成8.2KΩ。

注：
a. 探测器接防区模块建议采用RVV2*0. 5mm²，距离不得大于100m；模块接总线拓展口建议采用RVV2*1. 5mm²，总距离不得大于2400m，若采用RVV2*1.0mm²，最长距离1600m（模块到总线的距离也算在总线长度中）。

若使用RVVP线材（屏蔽线），总线距离会减半，外层屏蔽层要接在总线小板的GND上（共地）

b. 探测器的供电要根据实际情况，如探测器的个数、最远探测器的距离等来决定是由报警主机供电还是集中供电，以及供电线材，保证最远距离的探测器正常工作。

c. 线尾电阻最好接在探测器端，如下图所示。
