华三(H3C)交换机V7软件版本升级方法（命令行版)

配置需求或说明

1.1 适用产品系列

本案例适用于如S3100V3-SI系列、S3100V3-EI系列、S5120V2-LI系列、S5120V2-SI系列、S5120V2-SI系列、S5130-WiNet系列、S5130S-SI系列、S5130S-LI系列、S5130S-HI系列、S5130S-EI系列、S5130-HI系列、S5130-EI系列、S5500V2-WiNet系列、S5500V2-SI系列等的V7交换机，V5、V7交换机具体分类及型号可以参考“1.1 Comware V5、V7平台交换机分类说明”。

1.2 配置需求与说明

本案例分别介绍通过命令行以及bootware升级交换机版本的具体操作步骤。当设备可以正常启动，进入命令行时，可以通过命令行方式升级。如若设备版本丢失或者版本损坏导致无法正常启动，则可以通过bootware菜单升级。

2 组网图

电脑使用网线和console线连接交换机。

3 升级过程

3.1 通过命令行升级

华三官网下载所需要的升级版本，本案例以S5130-EI为例。如若是其他型号，根据具体的型号下载对应版本。

点击同意，下载即可。

将下载的压缩包解压成文件夹，能够看到两个文件，我们需要使用的是ipe后缀的文件。

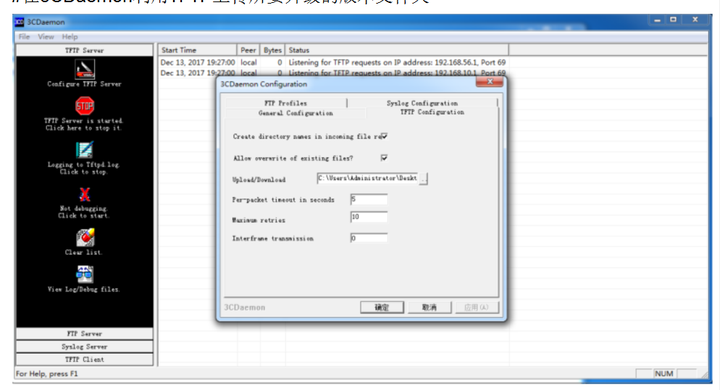

在3CDaemon利用TFTP上传所要升级的版本文件

上传、下载目录选择文件夹S5130EI_E-CMW710-R3208P10

启动交换机，查看初始版本

<H3C>disversion H3CComwareSoftware,Version7.1.070,Release3208P08

Copyright(c)2004-2018NewH3CTechnologiesCo.,Ltd.Allrightsreserved.

H3CS5130-28S-PWR-EIuptimeis1week,3days,18hours,36minutes

Lastrebootreason:Userreboot

配置PC和交换机地址，保证PC和交换机之间可以互通

PC地址：192.168.10.1
交换机地址：192.168.10.2

在SecureCRT 中输入命令：

<H3C>tftp192.168.10.1getS5130EI_E-CMW710-R3208P10.ipe

<H3C>boot-loaderfileflash:/S5130EI_E-CMW710-R3208P10.ipeslotallmain

Thiscommandwillsetthebootfileofthespecifiedboard.Continue?[Y/N]:y

Thespecifiedfilewillbeusedasthemainbootfileatthenextrebootonslot1!

重启交换机

<H3C>reboot Starttocheckconfigurationwithnextstartupconfigurationfile,pleasewait.........DONE!

Thiscommandwillrebootthedevice.Continue?[Y/N]:y

UpdatingBasicBootRom...... UpdatingextendedBootRom......

BootRomfileupdatingfinished

查看实验结果，升级完毕

<H3C>disversion

H3CComwareSoftware,Version7.1.070,Release3208P10

Copyright(c)2004-2018NewH3CTechnologiesCo.,Ltd.Allrightsreserved.

H3CS5130-28S-PWR-EIuptimeis1week,3days,18hours,36minutes

Lastrebootreason:Userreboot

3.2 通过Bootware菜单升级

华三官网下载所需要的升级版本，本案例以S5130-EI为例。如若是其他型号，根据具体的型号下载对应版本。

点击同意，下载即可。

将下载的压缩包解压成文件夹，能够看到两个文件，我们需要使用的是ipe后缀的文件。

在3CDaemon利用TFTP上传所要升级的版本文件夹

上传、下载目录选择文件夹S5130EI_E-CMW710-R3208P10

断电重启交换机，当出现Press Ctrl-B to enter Extended Boot menu...3时，迅速按Ctrl+B（也可以开机启动的时候一直按着ctrl+B），进入bootware菜单后，提示输入密码。密码默认为空，直接回车即可，然后显示如下界面：

输入1，回车

LoadFileName:S5130EI_E-CMW710-R3208P10.ipe

ServerIPAddress:192.168.10.1

LocalIPAddress:192.168.10.2

SubnetMask:255.255.255.0

GatewayIPAddress:0.0.0.0

打开3CDaemon，可以看到数据正在传输，当显示如下界面时，数据传输完毕

当命令行界面出现Please input the file attribute (Main/Backup/None) 时，输入main，回车

输入0，重启交换机。查看结果，升级完毕

<H3C>disversion

H3CComwareSoftware,Version7.1.070,Release3208P10

Copyright(c)2004-2018NewH3CTechnologiesCo.,Ltd.Allrightsreserved.

H3CS5130-28S-PWR-EIuptimeis0week,0days,0hours,5minutes

Lastrebootreason:Userreboot
