海康威视CVR如何配置并通过iVMS-4200或平台软件下发录像计划

录像机或监控点如需接入CVR存储录像，需先进行CVR本地配置，再通过iVMS-4200或平台软件下发录像计划。

☛步骤一：CVR本地配置（可根据您的需求“一键配置”或者“手动配置”）

▶▶ 存储设备（CVR）一键配置：

▼配置前提：

1、CVR没有配置阵列，热备盘，存储池，录像卷等；

2、CVR硬盘数量建议16块及以上；

3、按照阵列创建的话：默认创建阵列类型为RAID5。

▼具体配置步骤：

▶▶ 第一步：页面登录

在电脑浏览器里输入 https://存储设备IP:2004 可以登录管理设备。400咨询客服。

存储设备（CVR）默认管理口IP：10.254.254.254；数据网口IP：192.168.0.100（管理网口IP不支持修改，重启设备之后恢复默认；数据口IP根据现场配置）。

▶▶ 第二步：磁盘管理。

进入存储管理→磁盘管理→检测 。 首次加入存储系统中的磁盘，状态显示为“未认证”，选中“未认证”的磁盘，点击“检测”。快速检测：磁盘并行检测，使用时间短，建议使用；全面检测：磁盘串行检测，检测时间长，建议在系统没有压力的情况下进行全面检测，新盘使用之前需要进行磁盘全面检测。检测完毕状态正常，显示空闲即可使用。

▶▶ 第三步：一键配置。

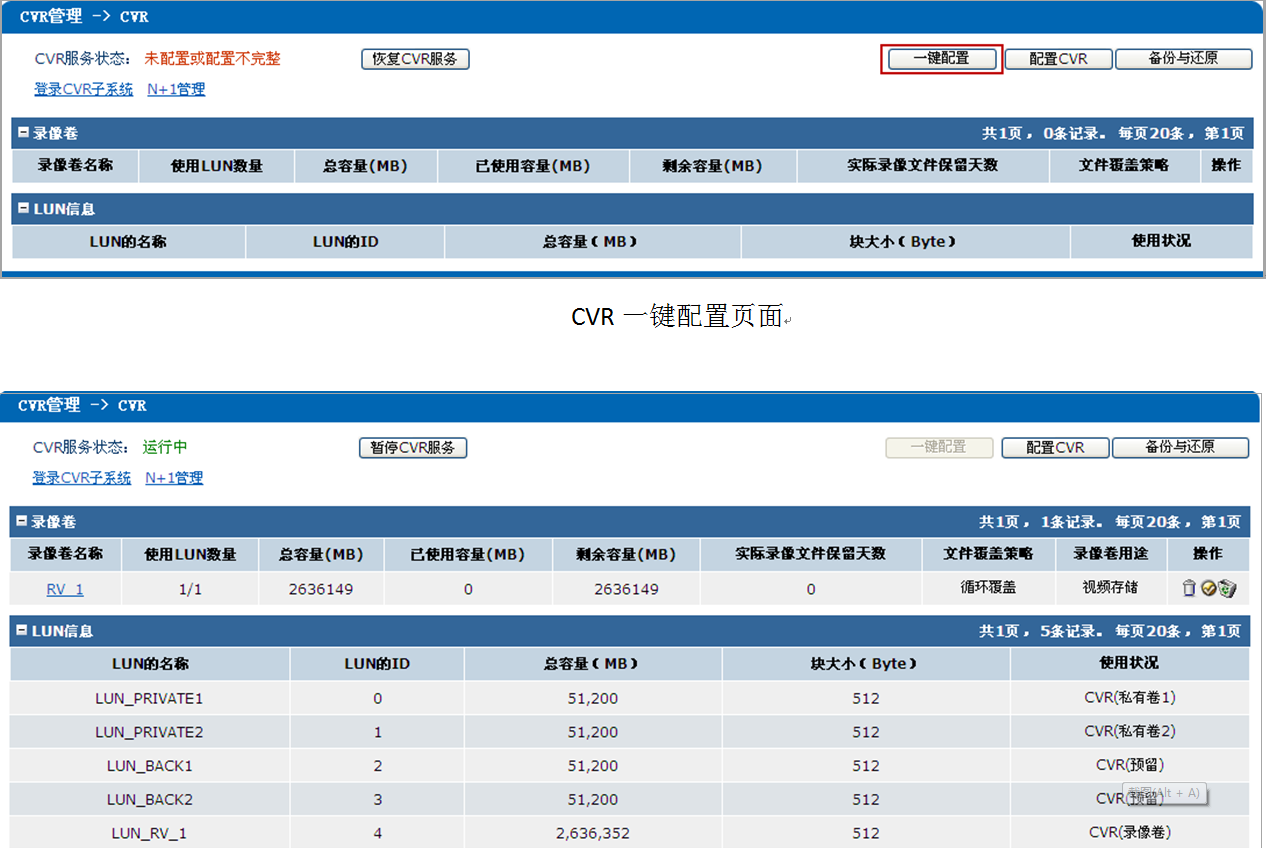

CVR配置一键配置。会根据盘的个数自动将单盘加入存储池，或者创建 RAID 并加入到存储池→创建LUN卷→配置CVR服务→创建录像卷、存档卷。

▶▶ 存储设备（CVR）手动配置

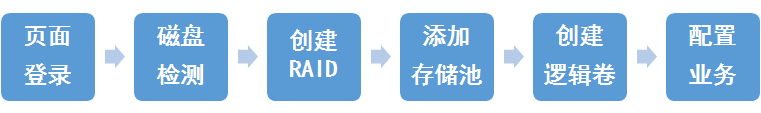

存储设备（CVR）手动配置流程分为以下6个步骤：页面登录，磁盘检测，创建RAID，添加存储池，创建逻辑卷以及业务配置。（较复杂，请咨询售后）

☛步骤二：存储设备（CVR）配置录像计划

存储设备（CVR）配置录像计划

▶▶ iVMS-4200或平台配置存储设备（CVR）录像计划（推荐）

1、您可以通过iVMS-4200客户端或平台配置录像计划，CVR不需要单独添加设备。

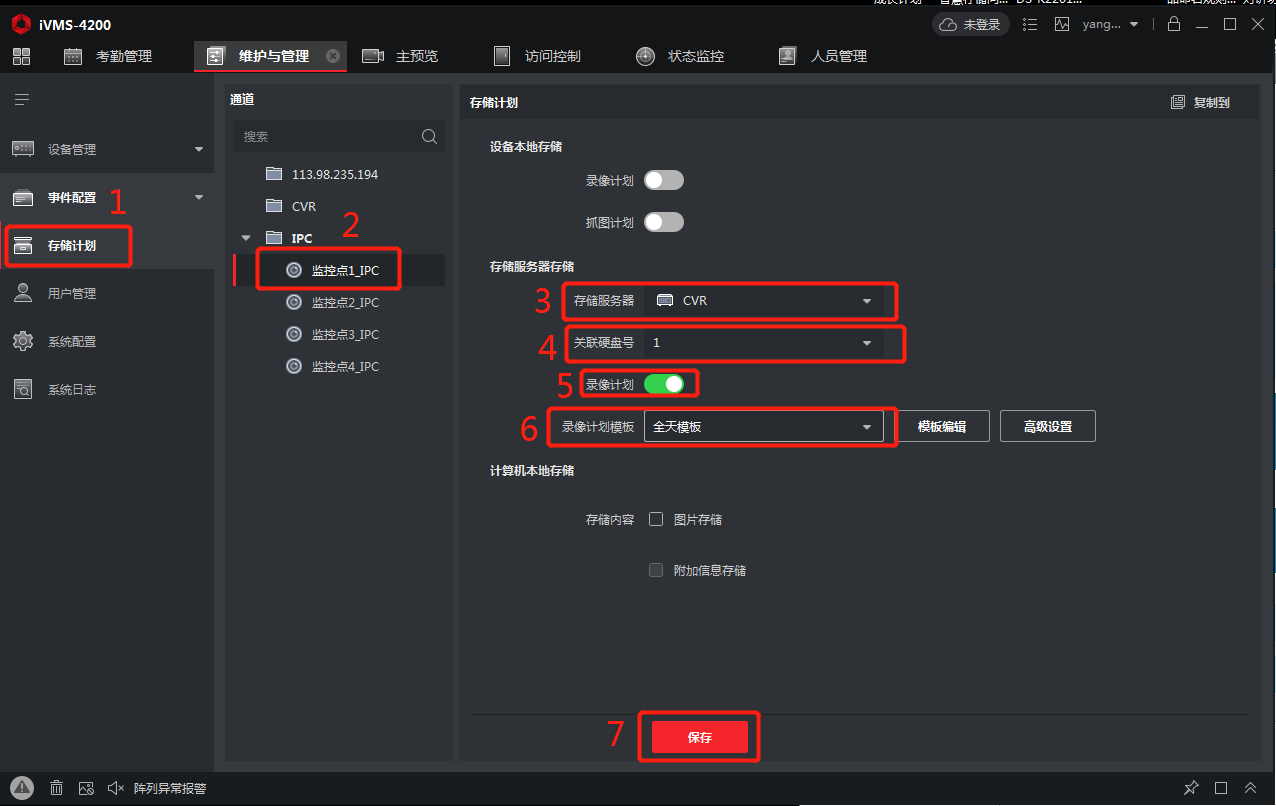

2、以iVMS-4200为例，设备管理里面添加 CVR以及录像机/摄像机 后，在存储计划里面选中监控点设备，存储服务器选择CVR存储设备，选择关联的硬盘号（即CVR本地配置的录像卷），启用录像计划，设置录像计划模板，后点击“保存”即可。8700平台添加存储设备CVR及下发录像计划指导，请咨询售后。

3、录像回放

可以通过iVMS-4200软件回放（推荐）或登陆存储设备（CVR）子系统查看录像回放。

▼iVMS-4200软件回放

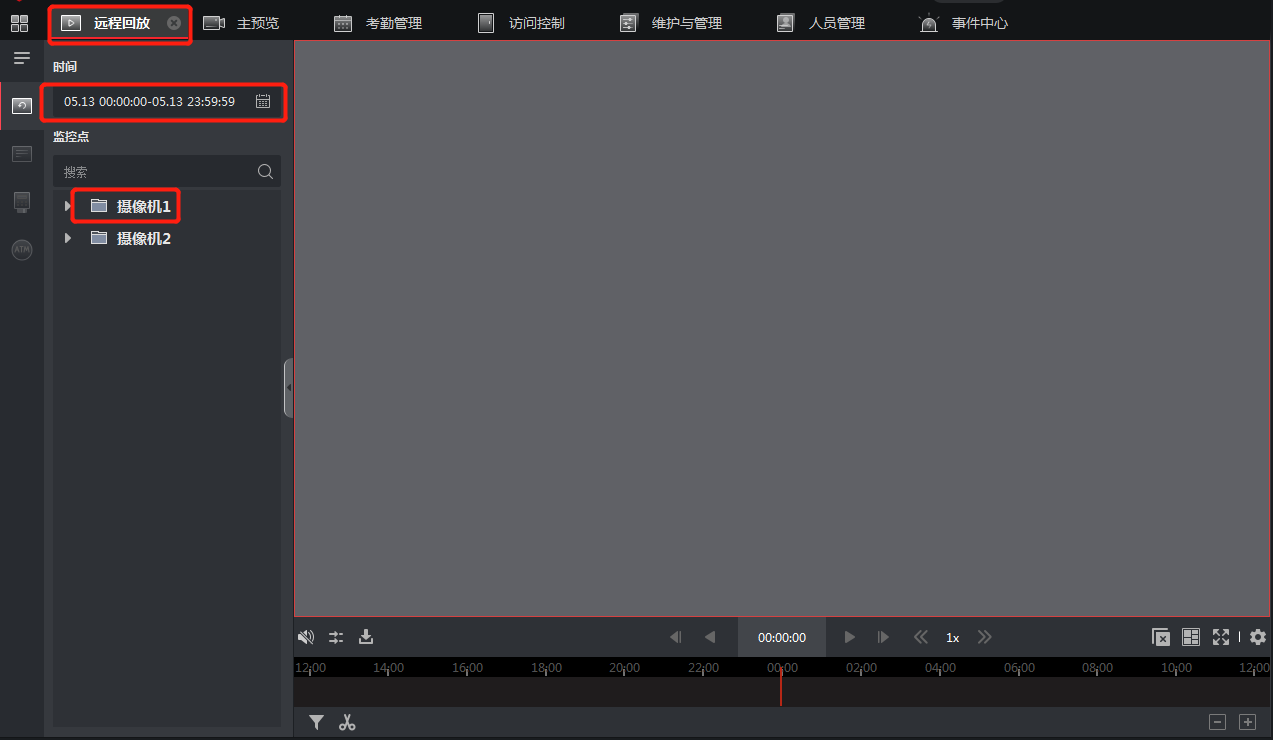

点击“远程回放”，选择回放时间及监控点即可。

▼子系统查看录像回放步骤：

CVR子系统：主要用于信息总览、设备管理、预览与录像、策略与报警、下载与回放、存档管理、用户管理和日志管理。

1）登录存储设备（CVR）子系统

局域网网页CVR系统，登录系统选择“ CVR 子系统”。CVR子系统默认用户名为：nvr_admin，密码为首次登录时设置的密码（早期设备默认密码为：123），点击“进入存储管理系统”按钮后进入到 CVR子系统（也可以在“CVR管理”界面点击“登录CVR子系统”进入）。

2）查询录像

在“下载与回放→查询录像”，点击“查询录像”按钮，弹出查询录像的对话框，在左边树中选择监控点/录像机，可以按照录像的开始结束时间、录像类型和查询类型来查询录像记录。

3）录像回放

查询出录像后，选择需要回放的录像，点击“录像回放”按钮即可进行回放 。

▶▶ 网页访问存储设备（CVR）配置录像计划

1、登录存储设备（CVR）子系统（方法同上）

2、添加监控点/录像机

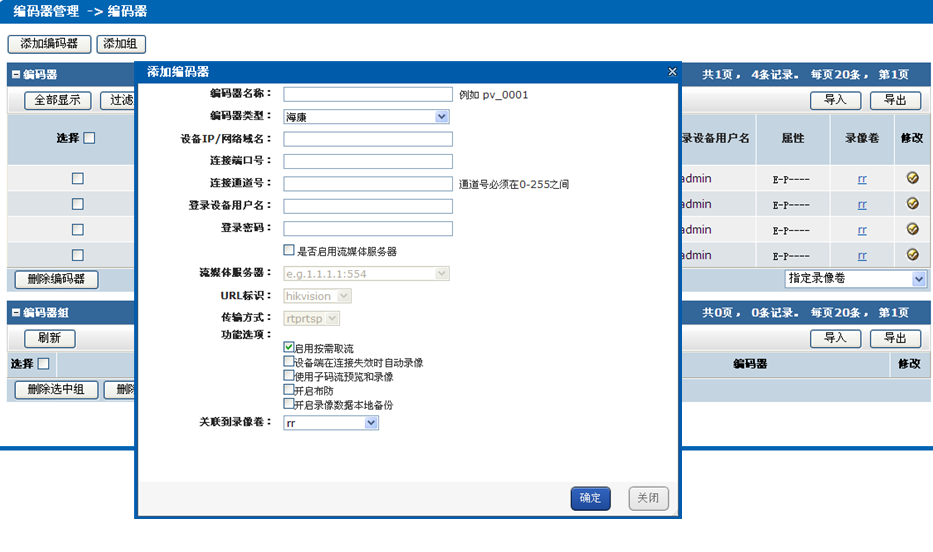

进入CVR子系统后，在“编码器管理→编码器”中添加录像机/监控点，并关联录像卷，如下图所示 。 编码器名称：自己设置；

编码器类型：监控设备型号；

其他输入框均需与实际监控设备的设置一致，否则不能正常取流录像。可以一次设置同个录像机的多个通道，如1、3、4、5、7即可设置该编码器的1、3、4、5、7通道。

3、配置录像计划

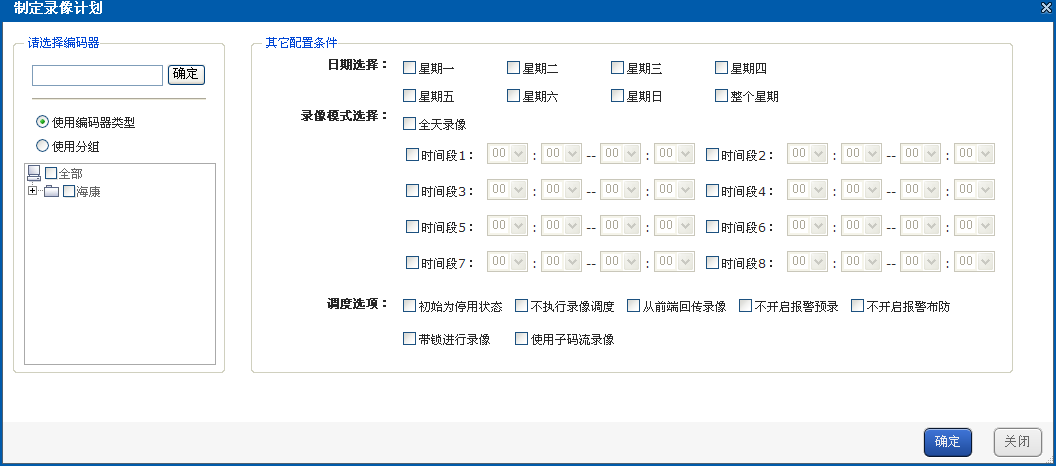

在“策略与报警→录像策略”中制定录像计划，如图所示。配置录像计划时，可以“使用编码器” ，也可以“使用组”制定录像计划。在左边树中选择要制定录像计划的一个或多个编码器或编码器组，选择日期，选择录像模式，若要进行“分段录像”，则要在时间段前进行勾选，并设置时间段，点击“确定”

按钮完成录像计划添加 。

4、查看存储设备（CVR）录像回放（仅支持登录子系统查看录像回放）

注：CVR设备子系统设置的录像计划，iVMS4200或者平台等软件无法查看录像文件。
