H3C MSR810配置本地认证的有线802.1X认证

IEEE 802.1X协议又称DOT1X协议，是一种基于端口的网络接入控制协议（Port based network access control protocol），即在局域网接入设备的端口上对所接入的用户和设备进行认证，以便控制用户设备对网络资源的访问。

802.1X系统中包括三个实体：客户端系统、认证系统和认证服务器，认证系统的体系架构如下图所示：

客户端系统即终端设备，认证系统包含认证端口和认证系统两部分；认证服务器一般和认证系统使用的AAA方案相关，可以是本地认证方案或RADIUS方案。如果需要通过RADIUS服务器进行认证，则应该在RADIUS服务器上配置相应的用户名和密码；如果需要本地认证，则应该在设备上手动添加认证的用户名和密码。

为了配置方便，我们今天的案例就使用MSR810-W自带的本地认证，用户必须设置为lan-access服务类型的网络接入类用户，如下所示：

对应的，我们新建一个domain域802.1x，并将lan-access用户的认证方法和授权方法配置为local本地认证，不配置计费。

缺省情况下，设备采用的认证方法为EAP终结方式，该方式下，设备对客户端发送的EAP报文可以支持本地认证的本地终结处理，还可以支持与RADIUS服务器进行联动；认证时，默认使用CHAP类型的认证方法，满足安全性的要求。

如果客户端采用了MD5-Challenge类型的EAP认证，则设备端只能采用CHAP认证；如果iNode 802.1X客户端采用了“用户名+密码”方式的EAP认证，设备上可选择使用PAP认证或CHAP认证，但是CHAP认证更安全。

如果使用RADIUS认证方案，则可以采用EAP中继认证方式。此时，设备对客户端发送的EAP报文进行中继处理，并能支持客户端与RADIUS服务器之间所有类型的EAP认证方法。

接下来，我们就可以开启接口下的802.1X认证了。需要注意的是，只有同时开启全局和端口的802.1X后，802.1X的配置才能在端口上生效。

#

dot1x

#

interface GigabitEthernet0/2

 port link-mode bridge

 dot1x port-method portbased

 dot1x

 dot1x mandatory-domain 802.1x

其中，dot1x port-method命令用来配置端口的接入控制方式。缺省情况下，端口采用的接入控制方式为macbased，表示基于MAC地址对接入用户进行认证，即该端口上的所有接入用户均需要单独认证，当某个用户下线时，也只有该用户无法使用网络。而我们案例中配置的接入控制方式为portbased，表示基于端口对接入用户进行认证，即只要该端口上的第一个用户认证成功后，其他接入用户无须认证就可使用网络资源，当第一个用户下线后，其它用户也会被拒绝使用网络。

dot1x mandatory-domain命令用来指定端口上802.1X用户使用的强制认证域。从指定端口上接入的802.1X用户将按照如下先后顺序选择认证域：端口上指定的强制ISP域>用户名中指定的ISP域>系统缺省的ISP域。因为我们此处使用的ISP域是新建的802.1x，所以推荐在接口上进行指定。

最后，我们使用H3C iNode客户端的802.1X功能进行连接，需要先定制客户端。此前，我们也定制过SSL VPN的客户端（VSR白送的的SSL VPN功能，你要不要？我来帮着更新一下Linux连接SSL VPN的操作指导，官网手册过时了！MacOS iNode客户端连接SSL VPN），今天再来演示一下802.1X客户端的定制。

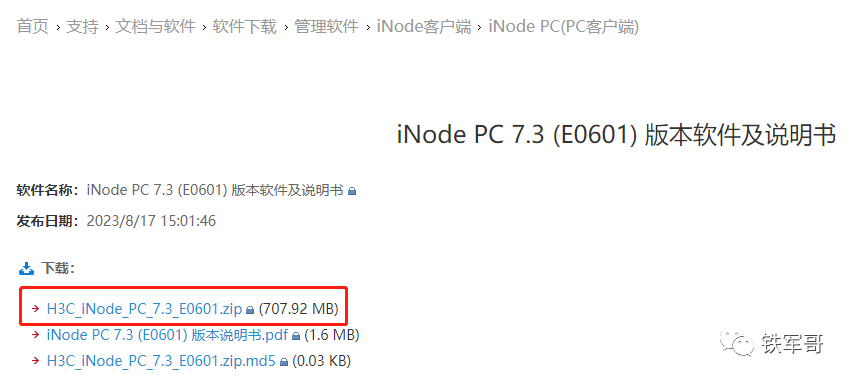

首先，到H3C官网下载iNode客户端，页面如下：

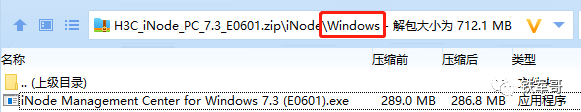

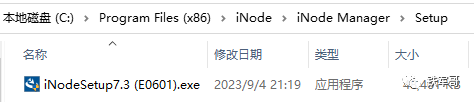

然后运行压缩包中Windows路径下的安装文件，来安装iNode管理中心。

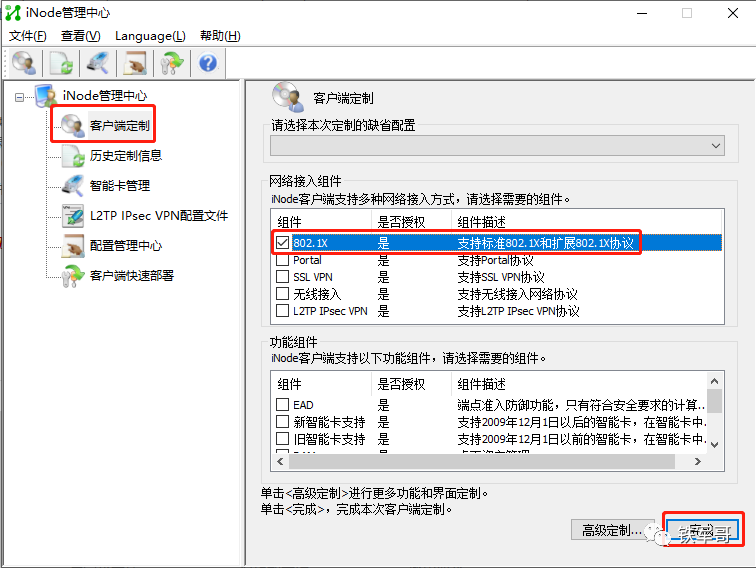

安装完成后，运行iNode管理中心，点击左侧的“客户端定制”，然后在右侧对话框的网络接入组件选择“802.1X”，其他均可以不选，点击“完成”就可以了。

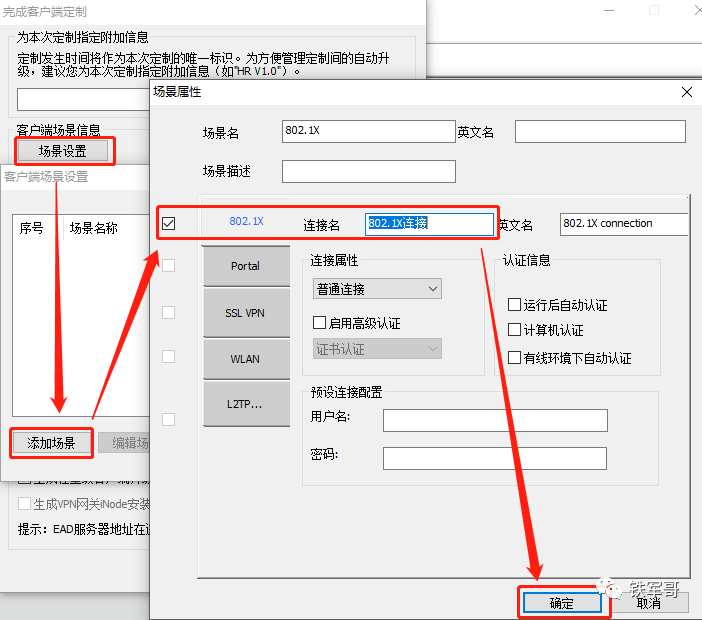

在“完成客户端定制”对话框，依次点击“场景设置”、“添加场景”，勾选“802.1X”，点击“确定”。

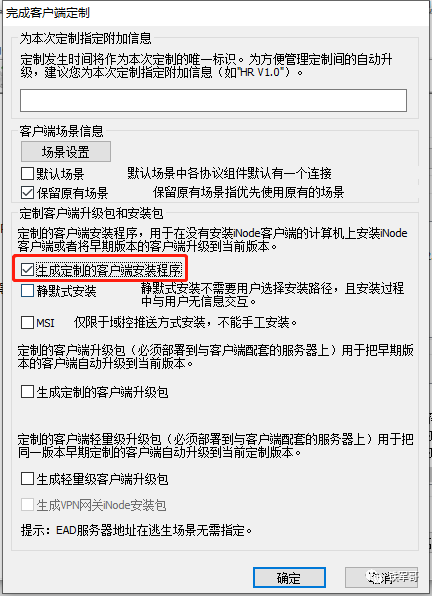

回到“完成客户端定制”对话框，勾选“生成定制的客户端安装程序”，可以根据需求选择“静默式安装”和“MSI”，最后点击“确定”开始生成安装包。

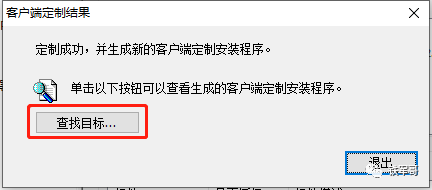

生成完成后，会弹出“客户端定制结果”对话框，点击“查找目标”进入到客户端安装包所在路径。

找到安装包之后，就可以开始安装了。

安装完成后，运行客户端，输入用户名和密码进行认证。

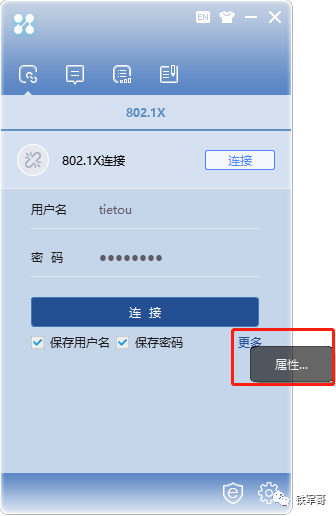

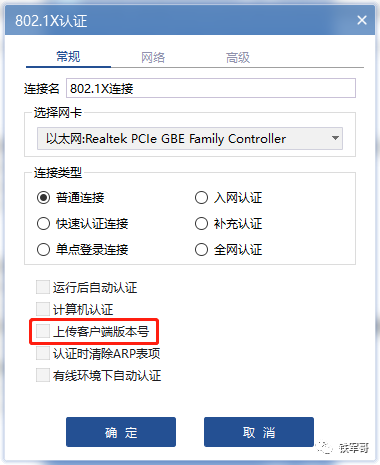

如果本地认证出现异常，请点击更多中的“属性”，正确选择使用中的有线网卡，并且确认802.1X连接属性中的“上传客户端版本号”选项未被选中。

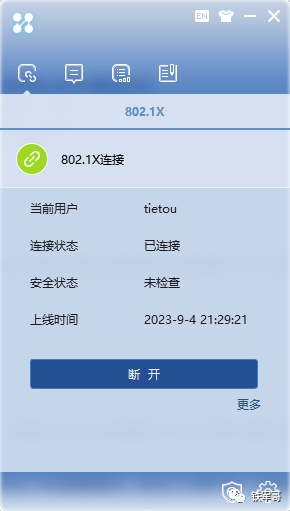

再次进行连接，此时客户端可以正常上线。

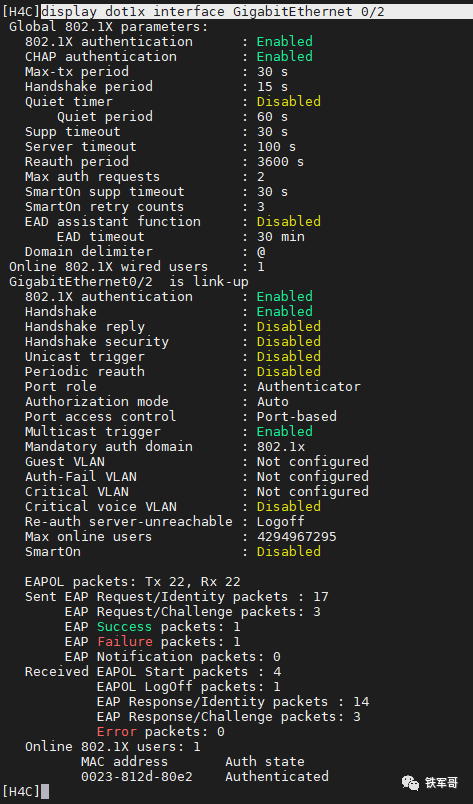

在设备上，我们可以使用命令查看端口上802.1X的配置情况。

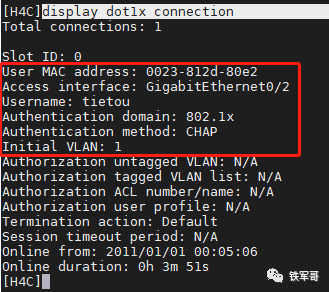

当802.1X用户输入正确的用户名和密码成功上线后，可使用命令查看到上线用户的连接情况。

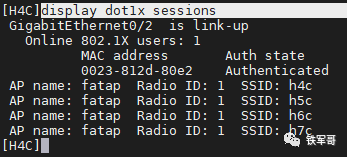

还可以查看802.1X的会话连接信息。

因为路由器开启了DHCP功能，所以终端通过802.1X认证之后可以正常获取IP地址，可以从设备上查看地址分配情况。

可以看到，客户端的MAC地址显示比正常的多了两位，前两位为Client identifier，代表硬件类型，此处值为01，即表示以太网。
