组网需求

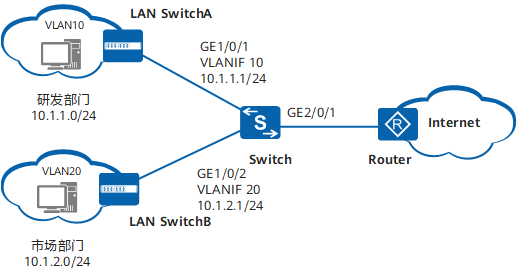

如上图所示，某公司通过Switch实现各部门之间的互连。为方便管理网络，管理员为公司的研发部和市场部规划了两个网段的IP地址。同时为了隔离广播域，又将两个部门划分在不同VLAN之中。现要求Switch能够限制两个网段之间互访，防止公司机密泄露。
配置思路
采用如下的思路在Switch上进行配置：
1.配置高级ACL和基于ACL的流分类，使设备可以对研发部与市场部互访的报文进行过滤。
2.配置流行为，拒绝匹配上ACL的报文通过。
3.配置并应用流策略，使ACL和流行为生效。
操作步骤
1.配置接口所属的VLAN以及接口的IP地址
# 创建VLAN10和VLAN20。
<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 10 20
# 配置Switch的接口GE1/0/1和GE1/0/2为trunk类型接口，并分别加入VLAN10和VLAN20。
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type trunk
[Switch-GigabitEthernet1/0/1] port trunk allow-pass vlan 10
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port link-type trunk
[Switch-GigabitEthernet1/0/2] port trunk allow-pass vlan 20
[Switch-GigabitEthernet1/0/2] quit
# 创建VLANIF10和VLANIF20，并配置各VLANIF接口的IP地址。
[Switch] interface vlanif 10
[Switch-Vlanif10] ip address 10.1.1.1 24
[Switch-Vlanif10] quit
[Switch] interface vlanif 20
[Switch-Vlanif20] ip address 10.1.2.1 24
[Switch-Vlanif20] quit
2.配置ACL
# 创建高级ACL 3001并配置ACL规则，拒绝任一部门访问另一部门的报文通过，这里以拒绝研发部访问市场部的报文通过为例。
[Switch] acl 3001
[Switch-acl-adv-3001] rule deny ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
[Switch-acl-adv-3001] quit
3.配置ACL
# 创建高级ACL 3001并配置ACL规则，拒绝任一部门访问另一部门的报文通过，这里以拒绝研发部访问市场部的报文通过为例。
[Switch] traffic classifier tc1
[Switch-classifier-tc1] if-match acl 3001
[Switch-classifier-tc1] quit
4.配置流行为
# 配置流行为tb1，动作为拒绝报文通过。
[Switch] traffic behavior tb1
[Switch-behavior-tb1] deny
[Switch-behavior-tb1] quit
5.配置流行为
# 配置流行为tb1，动作为拒绝报文通过。
[Switch] traffic policy tp1
[Switch-trafficpolicy-tp1] classifier tc1 behavior tb1
[Switch-trafficpolicy-tp1] quit
6.在接口下应用流策略
# 由于研发部访问市场部的流量从接口GE1/0/1进入Switch，所以在接口GE1/0/1的入方向应用流策略。
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] traffic-policy tp1 inbound
[Switch-GigabitEthernet1/0/1] quit
7.验证配置结果
# 查看ACL规则的配置信息。
[Switch] display acl 3001
Advanced ACL 3001, 1 rule
Acl's step is 5
rule 5 deny ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
# 查看流分类的配置信息。
[Switch] display traffic classifier user-defined
User Defined Classifier Information:
Classifier: tc1
Precedence: 5
Operator: OR
Rule(s) : if-match acl 3001
Total classifier number is 1
# 查看流策略的配置信息。
[Switch] display traffic policy user-defined tp1
User Defined Traffic Policy Information:
Policy: tp1
Classifier: tc1
Operator: OR
Behavior: tb1
Deny
# 研发部和市场部所在的两个网段之间不能互访。
配置文件
Switch的配置文件
#
sysname Switch
#
vlan batch 10 20
#
acl number 3001
rule 5 deny ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
#
traffic classifier tc1 operator or precedence 5
if-match acl 3001
#
traffic behavior tb1
deny
#
traffic policy tp1 match-order config
classifier tc1 behavior tb1
#
interface Vlanif10
ip address 10.1.1.1 255.255.255.0
#
interface Vlanif20
ip address 10.1.2.1 255.255.255.0
#
interface GigabitEthernet1/0/1
port link-type trunk
port trunk allow-pass vlan 10
traffic-policy tp1 inbound
#
interface GigabitEthernet1/0/2
port link-type trunk
port trunk allow-pass vlan 20
#
return
