问题描述
版本信息：汇聚S7703运行V200R020C00SPC600版本；接入S5735运行V200R019C10SPC500版本；
组网概述：汇聚交换机S7703的Vlanif10接口（IP：192.168.10.1/24）作为DHCP服务器，为接入层VLAN 10的PC分配IP。接入交换机S5735的GigabitEthernet0/1-0/48端口（Access模式，VLAN 10）连接PC，GigabitEthernet0/49端口（Trunk模式，允许VLAN 10）连接汇聚交换机的GigabitEthernet1/0/1端口（Trunk模式，允许VLAN 10）；

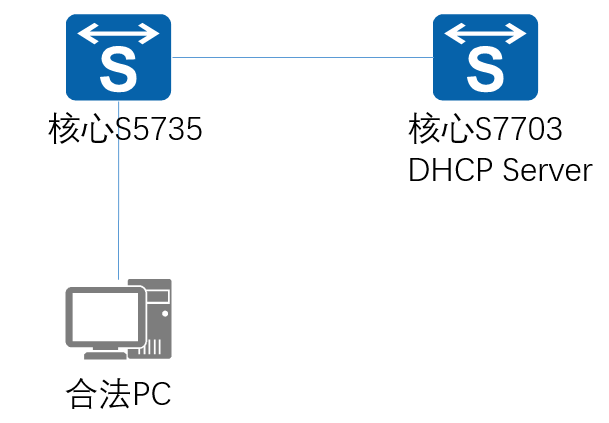

组网拓扑图：
配置脚本（汇聚侧，正确配置）：
sysname S7703
vlan batch 10
interface Vlanif10
ip address 192.168.10.1 255.255.255.0
dhcp select global # 开启全局DHCP服务
dhcp enable # 全局使能DHCP
ip pool vlan10 # 创建DHCP地址池vlan10
network 192.168.10.0 mask 255.255.255.0 # 地址池网段
gateway-list 192.168.10.1 # 网关
dns-list 114.114.114.114 8.8.8.8 # DNS
lease day 1 hour 0 minute 0 # 租期1天
interface GigabitEthernet1/0/1 # 连接接入交换机的端口
port link-type trunk
port trunk allow-pass vlan 10
故障现象：
1.合法PC（如员工办公电脑）开机后，无法获取IP地址，显示169.254.56.78（自动私有IP）；
2.汇聚交换机执行display dhcp server pool vlan10显示：Used IPs: 253（地址池耗尽），Available IPs: 0（无可用IP）；
3.接入交换机执行display mac-address vlan 10显示：Total mac-addresses: 500（VLAN 10中有500个MAC地址，远超过合法PC数量（200台））。
告警信息
1.汇聚交换机网管系统收到“DHCP地址池耗尽”告警，描述为“DHCP pool vlan10 has no available IPs”（地址池耗尽）；
2.接入交换机日志显示：%PORT/3/MAC_LEARN: Port GigabitEthernet0/20 learned mac-address 00:11:22:33:44:55（大量未知MAC地址接入）。
处理过程
1.验证地址池使用情况：
执行display dhcp server pool vlan10命令，显示：
DHCP Pool: vlan10
Network: 192.168.10.0/24
Gateway: 192.168.10.1
Used IPs: 253（已用253个IP，地址池耗尽）
Available IPs: 0（无可用IP）
Lease: 1 day
2.查看接入设备MAC地址：
执行display mac-address vlan 10命令，接入交换机显示：Total mac-addresses: 500（VLAN 10中有500个MAC地址），而合法PC数量仅200台（说明有300台非法设备接入）。
3.分析非法设备来源：
通过display mac-address interface GigabitEthernet0/20命令，发现某接入端口（GE0/20）学习到10个MAC地址（远超正常PC数量），推测该端口连接了无线路由器（员工私自接入，导致大量手机、平板接入网络）。
4.启用端口安全：
为限制接入设备数量，在接入交换机的GE0/1-0/48端口（Access模式）启用端口安全，配置每端口最多允许2个MAC地址（1台PC+1台打印机）：
interface GigabitEthernet0/1-0/48 # 批量进入接入端口
port-security enable # 启用端口安全
port-security max-mac-num 2 # 每端口最多允许2个MAC地址
port-security mac-address sticky # sticky MAC（自动学习并保存合法MAC）
5.清理非法IP地址：
执行reset dhcp server ip-in-use pool vlan10命令，清理地址池中的非法IP（如手机、平板的IP）；
执行display dhcp server pool vlan10显示：Used IPs: 200（合法PC数量），Available IPs: 53（恢复可用IP）。
6.验证合法PC获取IP：
合法PC重启网络适配器，执行ipconfig /renew，成功获取到192.168.10.100/24的IP（来自地址池）；
非法设备（如手机）无法获取IP（显示169.254.x.x），无法接入网络。
根因
员工私自接入无线路由器，导致大量非法设备（手机、平板）接入网络，耗尽了DHCP地址池（192.168.10.0/24），使合法PC无法获取IP。
解决方案
1.启用端口安全：
在接入交换机的Access端口（连接PC的端口）启用端口安全，限制每端口最多允许2个MAC地址（根据实际需求调整），命令如下：
interface GigabitEthernet0/1-0/48
port-security enable
port-security max-mac-num 2
port-security mac-address sticky
2.启用DHCP snooping：
为防止非法DHCP服务器（如无线路由器）分配IP，在接入交换机启用DHCP snooping，仅信任汇聚交换机的Trunk端口（GE0/49）：
dhcp snooping enable # 全局启用DHCP snooping
vlan 10
dhcp snooping enable # 在VLAN 10启用DHCP snooping
interface GigabitEthernet0/49 # 连接汇聚交换机的Trunk端口
dhcp snooping trust # 信任该端口（允许汇聚交换机的DHCP服务器通过）
3.清理非法IP：
执行reset dhcp server ip-in-use pool [pool-name]命令，清理地址池中的非法IP；
4.监控地址池使用情况：
在网管系统中配置“DHCP地址池使用量”告警，当使用量超过80%时，及时排查非法设备。
建议与总结
1.限制非法设备接入：
启用端口安全（Port Security）和DHCP snooping是防止非法设备接入的有效手段，建议在接入层交换机全面部署；
3.监控地址池使用情况：
定期执行display dhcp server pool [pool-name]命令，检查地址池使用量，当使用量超过80%时，及时排查非法设备；
4.员工教育：
加强员工网络安全教育，禁止私自接入无线路由器、交换机等设备，避免占用网络资源；
5.冗余地址池：
对于大型网络，建议将地址池网段扩大（如从/24改为/23），增加可用IP数量，减少地址池耗尽的风险。
