TP-LINK XDR3010 V2.0拆机测评
- 产品测评
- 2024-05-09
- 1557

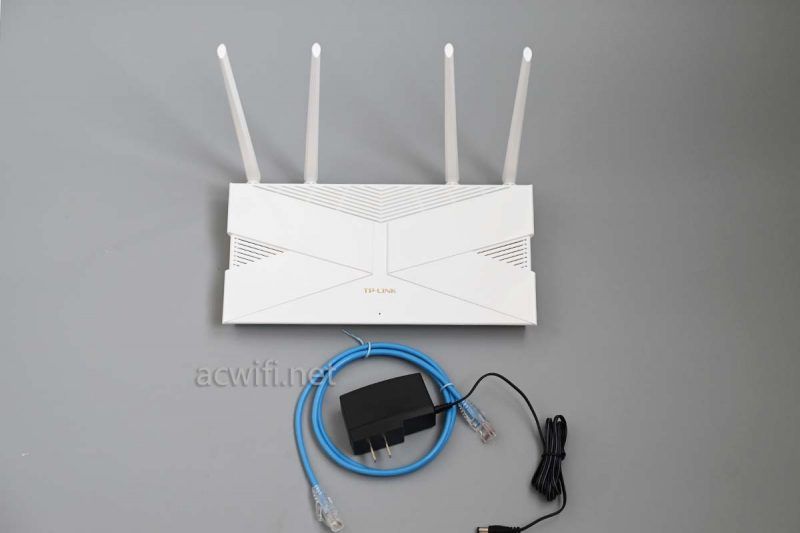

取出所有东西,上面有一层塑料膜,我撕掉了,因为拆机前简单测速了一番,不撕的话会很热。(上盖有散热孔)

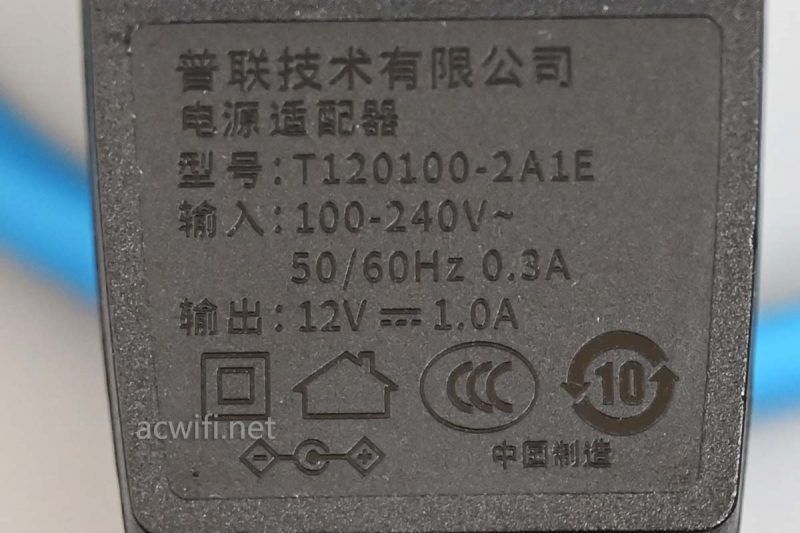

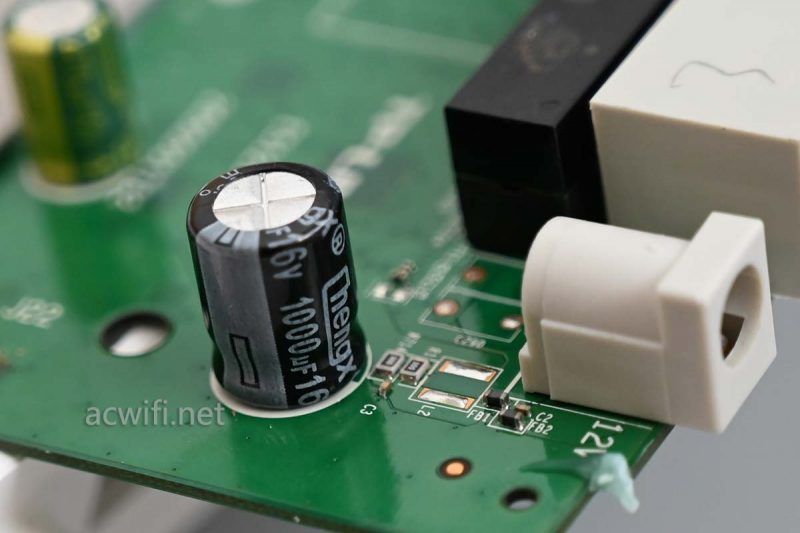

电源输出规格12V/1A,实测待机功率6W整,勉强。。当双频高还并发时,整机功率能达到11W。

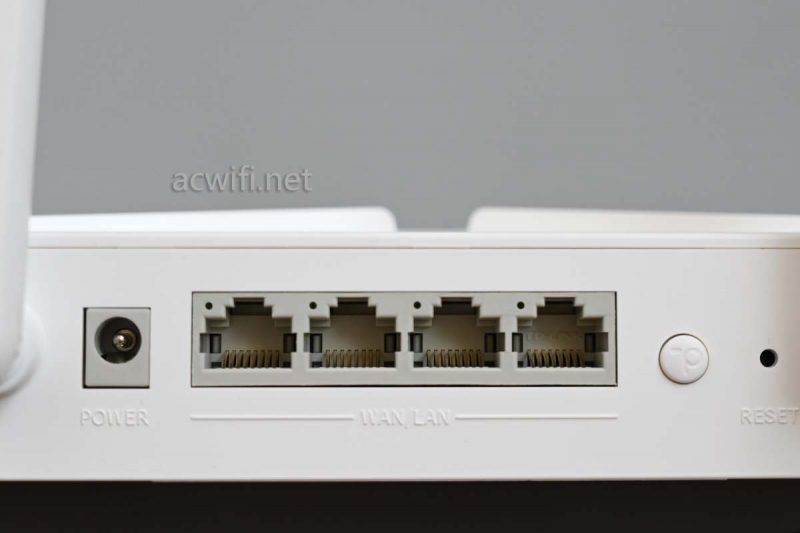

机身背面接口:
四个全千兆网口,支持盲插,有易展组网按键。

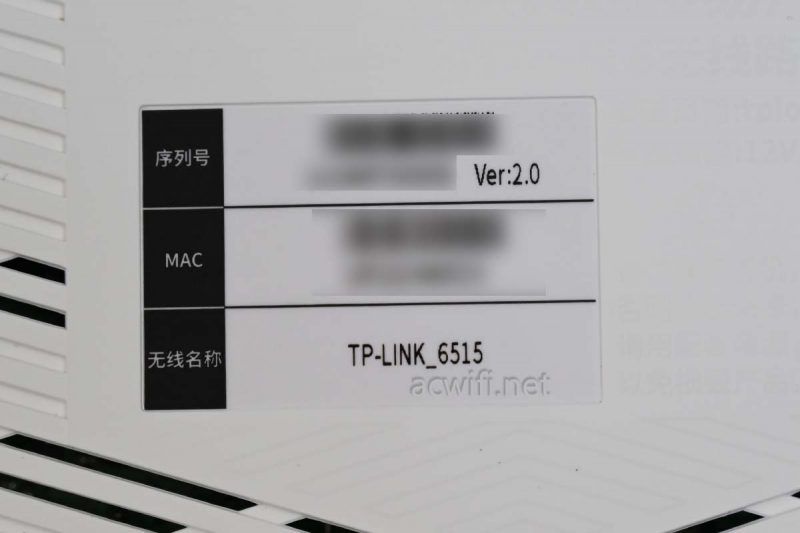

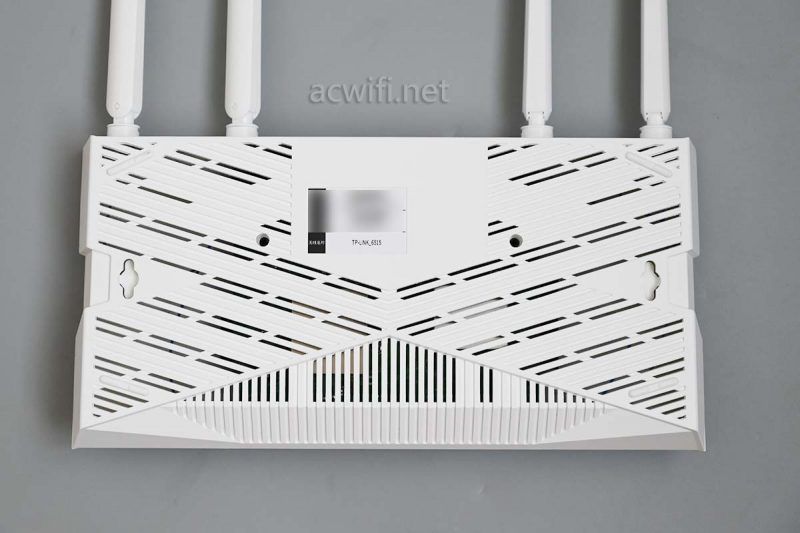

机身底部标签:硬件版本号V2.0。

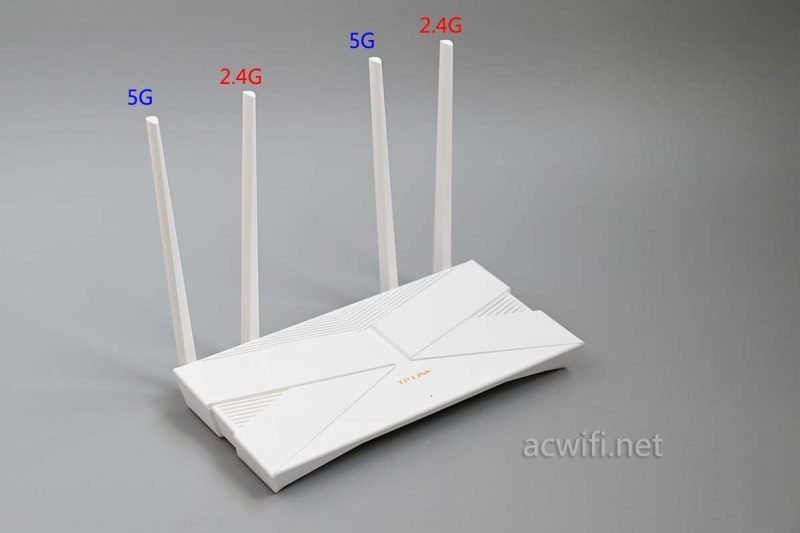

四根天线的布局如下图:

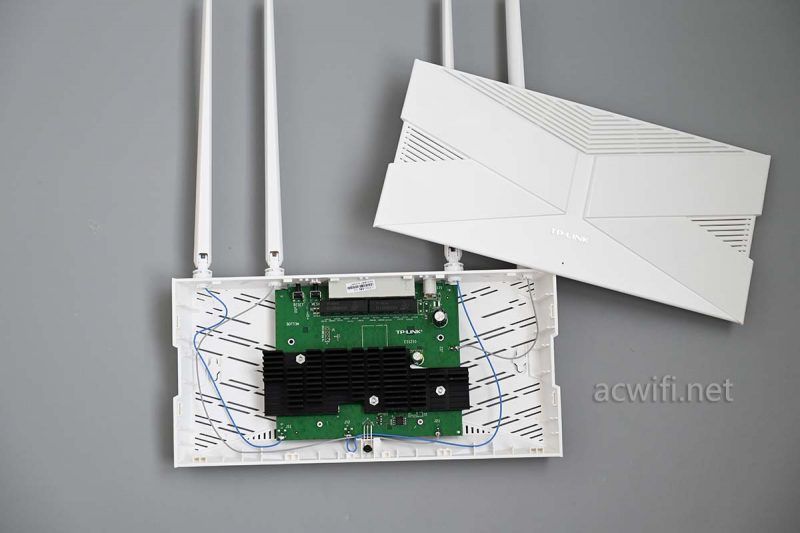

看见主板面积占外壳的一半吧,比较小的板子。

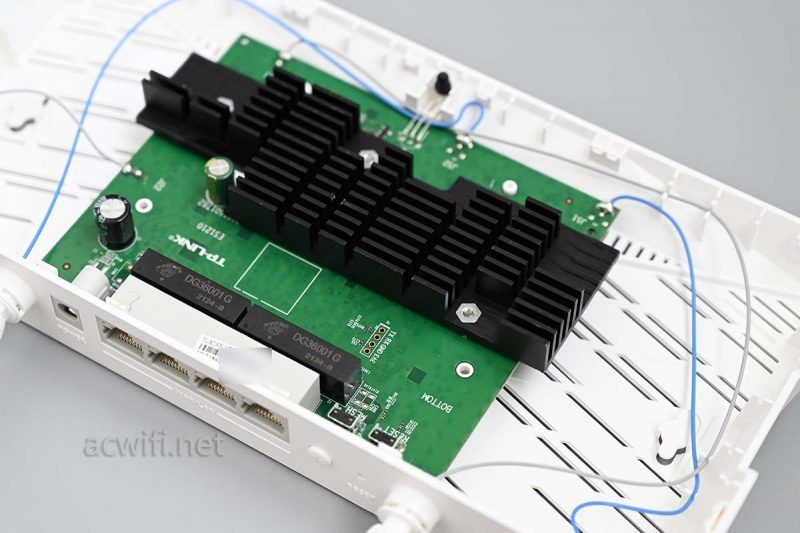

散热器比较厚,也有一定的高度,导过来的热量通过上盖的散热孔溜走。

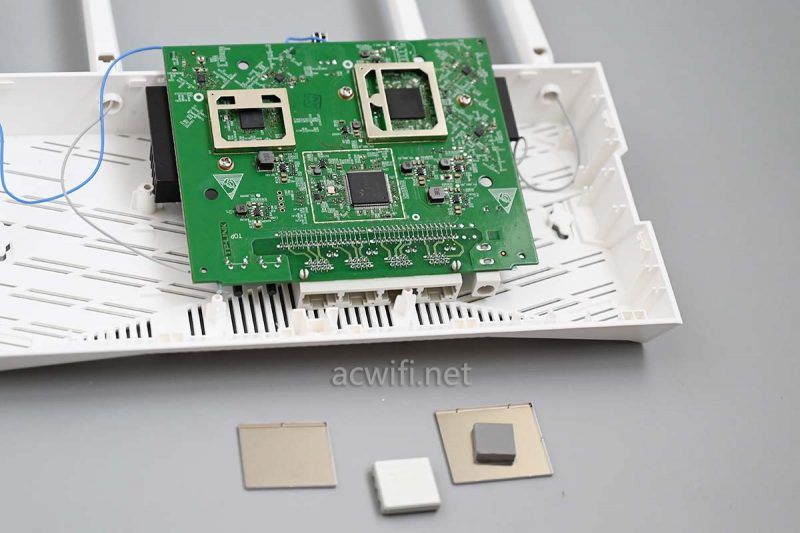

四根馈线都比较长,可以方便地把主板180度翻转。

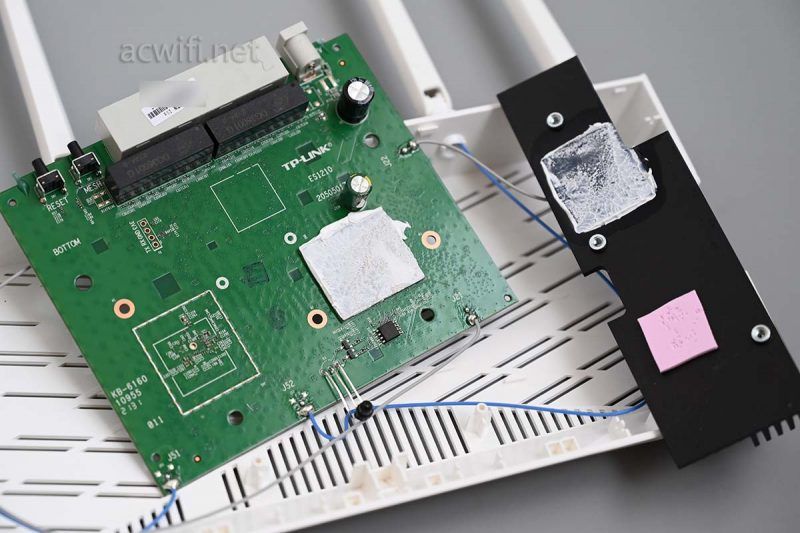

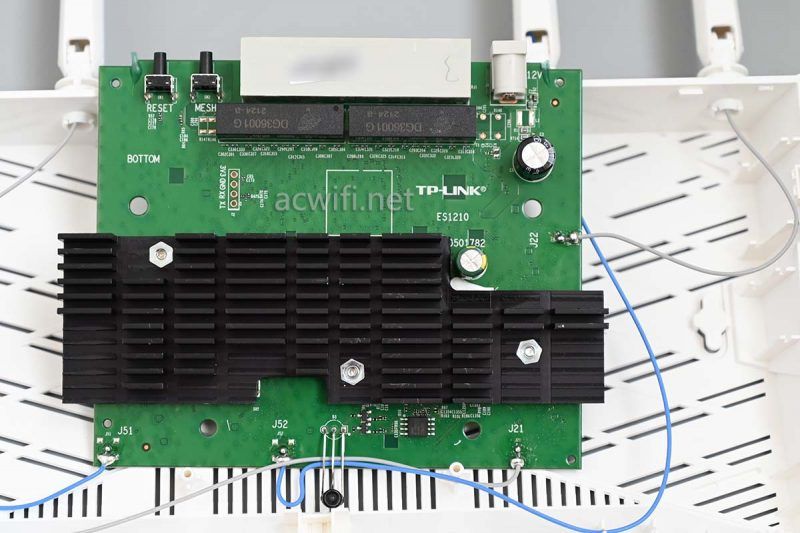

这一面看见网口,我定义为主板正面:

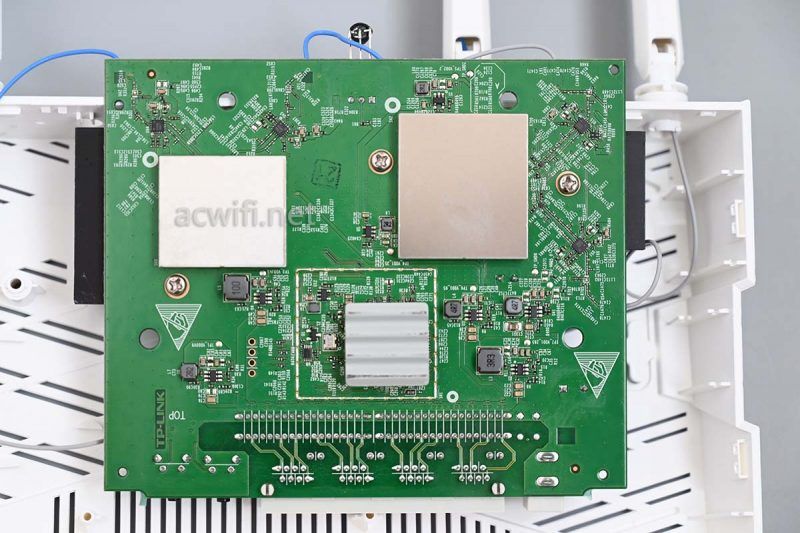

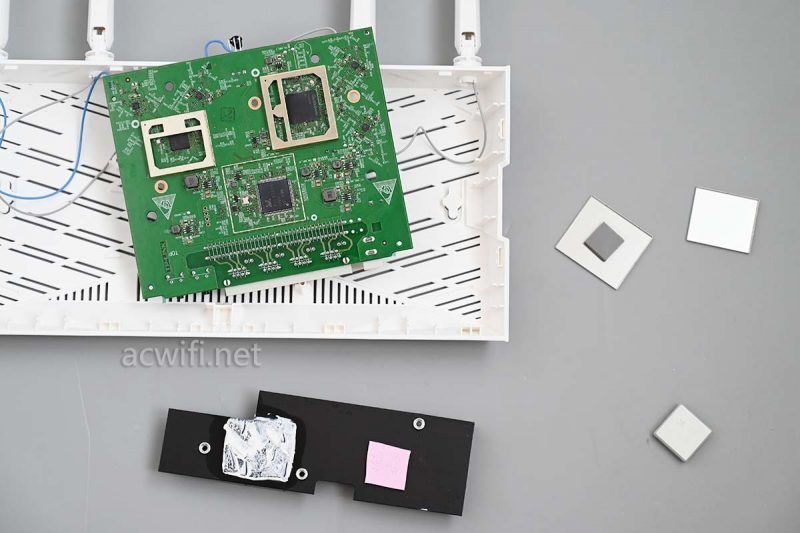

翻过来看主板背面:
这板背面没有金属散热器,只有一片碳化硅陶瓷散热片,从位置来看,它底下在的芯片是交换机芯片。

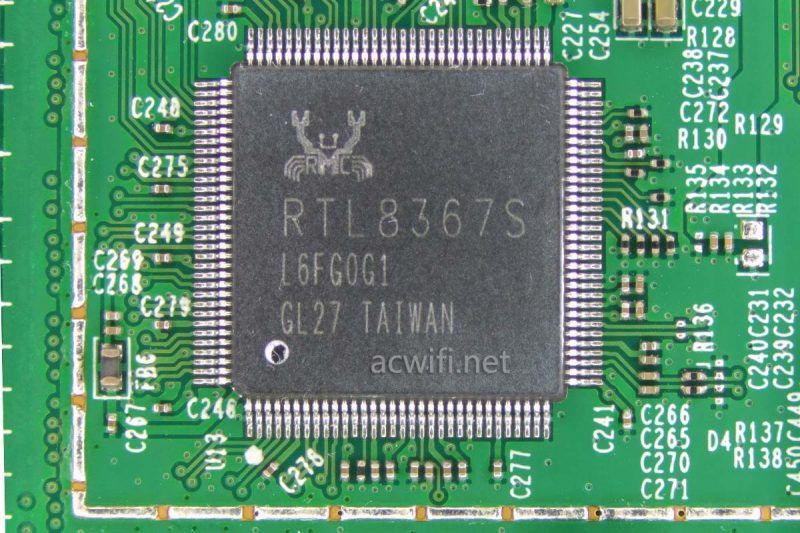

先说交换机芯片吧,型号是RTL8367S:
我不清楚这颗RTL8367S和大道飞流系列所用的RTL8367SC有什么区别,但我测出这款XDR3010的3个LAN口到CPU的总带宽是1Gbps,有1Gbps瓶颈。为啥会这样呢??搞不懂!
9月10日15点更新内容:

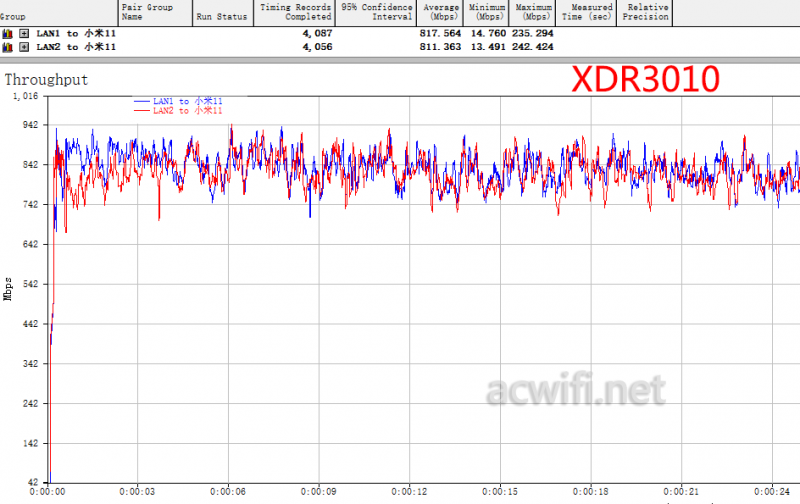

是因为我手残,在用显微镜拍照芯片时,镜身上的一螺调节松紧的螺母掉下来砸到主板上了,当时我没有留意,国为还能开机嘛,结果在测试2个LAN口到5G的速度总是不能超过1Gbps,以为是有瓶颈。昨晚在京东买的第二台收到了,刚重测了一下,2个LAN口到小米11的5G总速度达到1.62Gbps:

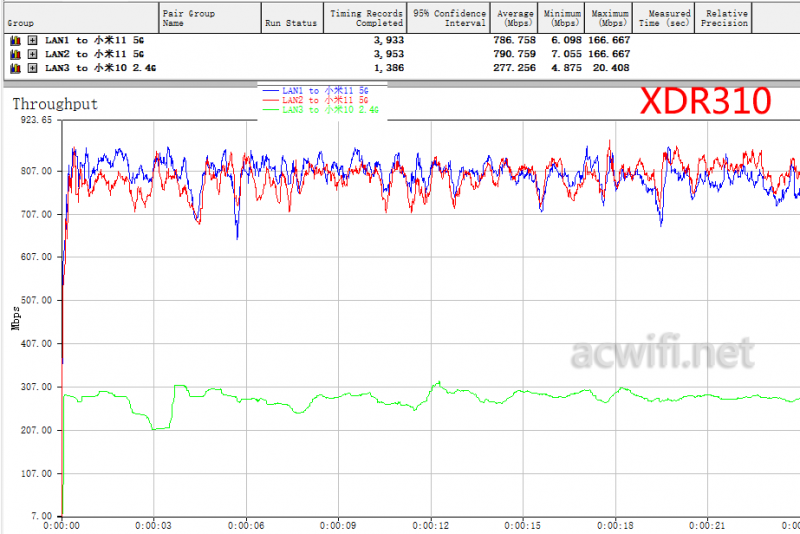

如果同时用第三个LAN口向小米10的2.4G测速,这时三个网口到CPU的带宽达到了1850Mbps。
所以XDR3010并没有1G瓶颈。

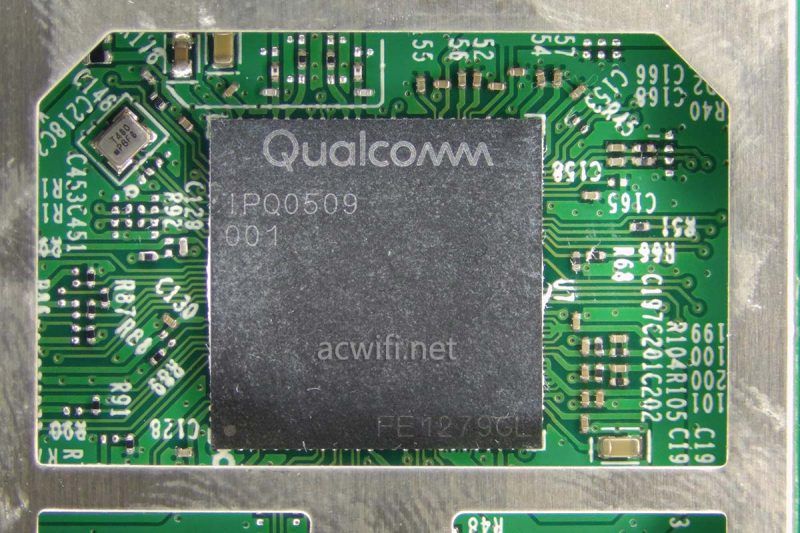

XDR3010的CPU的型号是IPQ0509,双核1GHz,带单核12线程NPU。集成了2x2mimo的2.4G,速率574Mbps。
IPQ0509集成256MB内存,所以你看不见主板上有内存芯片。

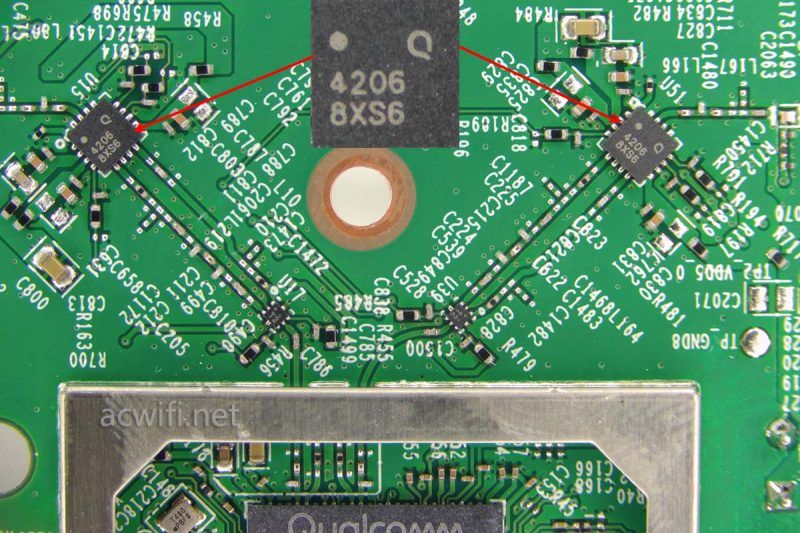

CPU外面有2颗FEM芯片,型号是QPF4206。
QPF4206的参数如下:
• 2412 – 2484 MHz
• POUT = +19dBm MCS11 HE40 -43dB Dynamic EVM
• POUT = +21dBm MCS9 VHT40 -35dB Dynamic EVM
• POUT = +22.5dBm MCS7 HT20 -30dB Dynamic EVM
• POUT = +25dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2.1 dB Noise Figure
• 15 dB Rx Gain & 6 dB Bypass Loss
• 25 dB 5 GHz Rejection on Rx Path
QPF4206是中等功率的2.4G FEM芯片。

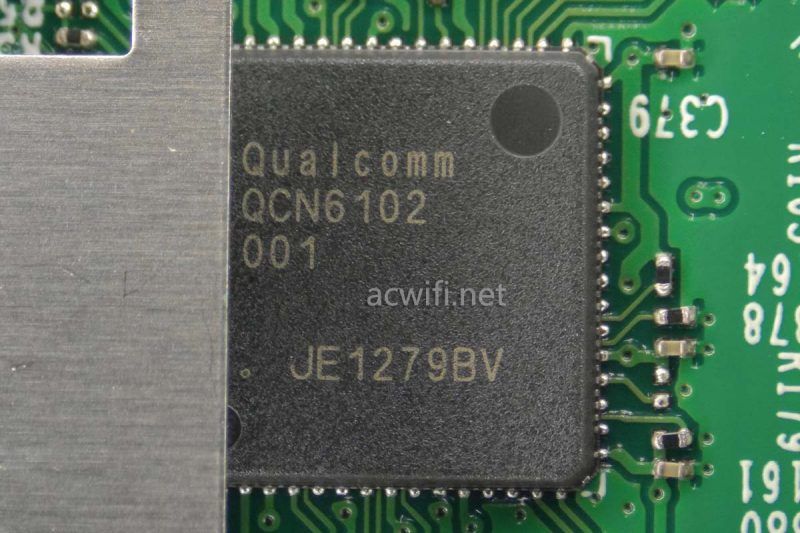

XDR3010的5G芯片型号是QCN6102,支持2x2mimo,在160MHz频宽下最高速率2402Mbps,高通AX3000四条流的产品都用它,除非不是它。

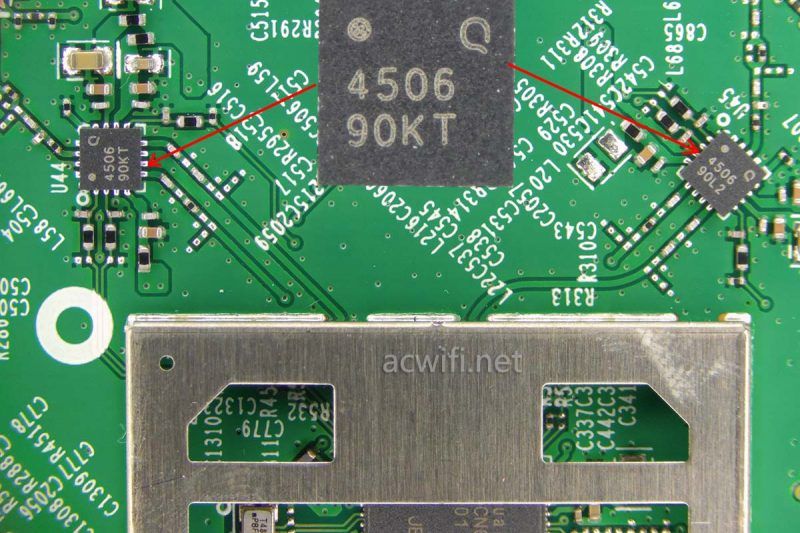

外置了两颗5G FEM芯片,型号是QPF4506
QPF4506的参数如下:
• 5150 – 5925MHz
• POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
• POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM
• POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM
• POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 30 dB Tx Gain
• 1.7 dB Noise Figure
• 13.5 dB Rx Gain & 6.5 dB Bypass Loss
• 28 dB 2.4 GHz Rejection on Rx Path
QPF4506是中等功率的5G FEM芯片。
(QPF4506也在XDR5430v2上使用。)
主板上有几颗螺丝,是固定正面那个散热器用的,拧下来之后黑色的散热器就可以拆下来。

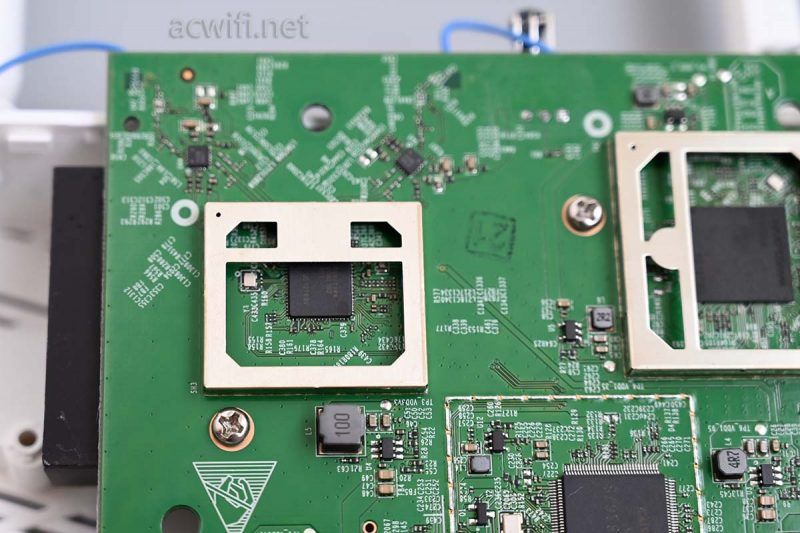

也有一片屏蔽罩,位置是在IPQ0509正下方,撬开这个屏蔽罩,里面空的。

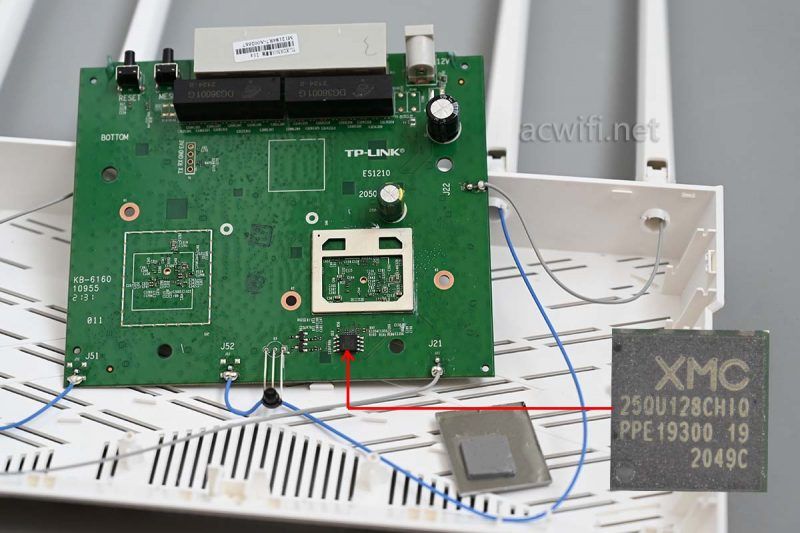

下方有一颗闪存芯片,容量16MB。
板子比较简单,也没其它看了。至此,XDR3010拆机完成:

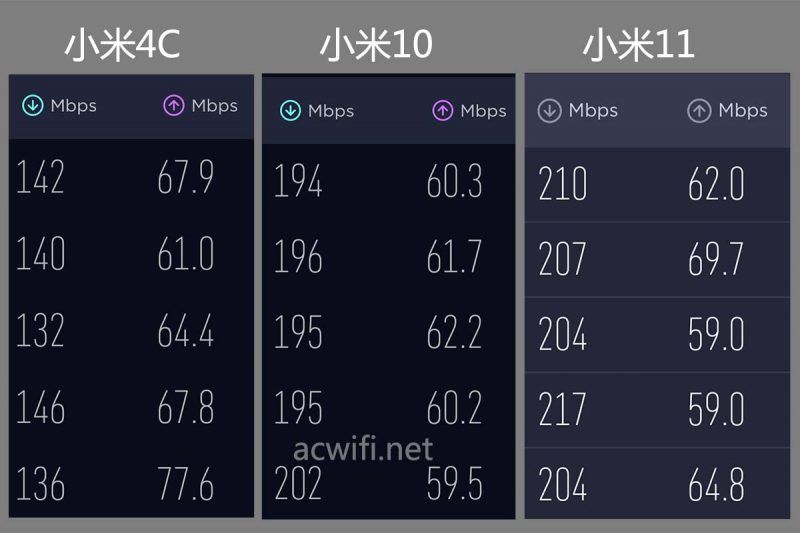

用三台手机在楼下D点位置测速看看:(500兆宽带,只测5G 44信道)
从这个D点位置测速结果来看:
如果对比红米AX3000,XDR3010明显快些,特别是在支持160MHz的小米11身上。

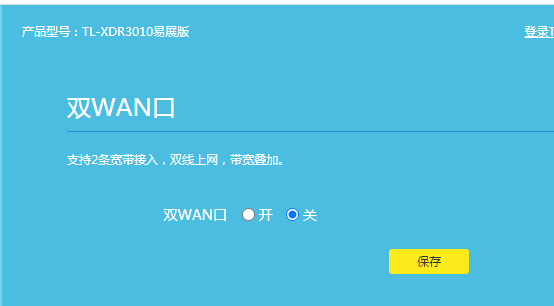

如果对比小米AX3000,两者差不多,但差价100元,而且XDR3010居然有端口自定义功能,支持双WAN、端口聚合、IPTV单线复用。

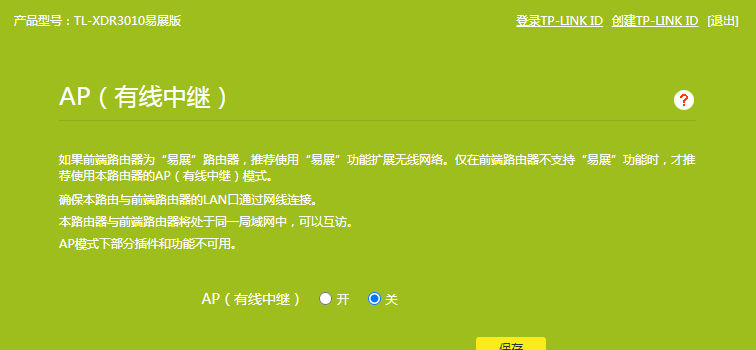

TP-LINK终于更新了AP模式,做成了独立的选项。在应用管理里面:
XDR3010适合面积不大的空间使用,面积越大,你就越需要考虑其它,例如XDR5430、XDR5480、XDR6080。
也适合多台有线组网,比如一个房间一台,准没错。如果一个房间放一台,建议把信号强度调低。(在应用管理里面有个信号强度调节。)
