网络设置--外网配置
【外网配置】
接入方式由您网络运营商或者供应商提供，对应高恪外网接入的三种上网线路类型。那么如何判断您需要选择哪种【线路类型】并进行配置，详情如下：
固定IP； 自动获取IP； PPPoE拨号接入(或ADSL拨号)；
提示2：固定IP。每行格式为：外网口名字 static IP地址 子网掩码 默认网关 主DNS 次DNS MAC地址 MTU 运营商 上网类型及带宽 参考上行带宽（KB/s） 参考下行带宽（KB/s） 别名。如果不需配置次DNS、别名，可用代替。
例如：wan static 172.16.1.2 255.255.255.0 172.16.1.1 8.8.8.8 * 00:0a:12:34:56:78 1500 telecom fiberx10m 937 937 。
提示3：自动获取IP。每行格式为：外网口名字 dhcp 使用自定义的DNS域名服务器（0/1） 主DNS 次DNS MAC地址 MTU 运营商 上网类型及带宽 参考上行带宽（KB/s） 参考下行带宽（KB/s） 别名。如果不需配置主DNS、次DNS、别名，可用代替。
例如：wan dhcp 0 * * * 1500 telecom fiberx10m 937 937 。
提示4：PPPoE拨号：每行格式为：外网口名字 pppoe 用户名 密码 使用自定义的DNS域名服务器（0/1） 主DNS 次DNS MAC地址 MTU 运营商 上网类型及带宽 参考上行带宽（KB/s） 参考下行带宽（KB/s） 携带Host-Uniq LCP Echo响应报文检测阈值 LCP Echo报文发送间隔 服务名 服务器名 闲置断线时间 认证方式（auto/algorithm） 认证算法（mschap-v2/mschap/chap/pap） 加密方式（noencrypt/encrypt） 加密算法（mppe128/mppe56/mppe40） 别名。如果不需配置主DNS、次DNS、服务名、服务器名、认证算法、加密算法、别名，可用代替。
例如：wan pppoe admin admin 0 * * 00:0a:12:34:56:78 1492 telecom fiberx10m 937 937 1 10 1 * * 0 algorithm mschap-v2;mschap;chap;pap encrypt mppe128 。
注意事项：
1、绑定的物理接口本身不要使用，可选择关闭此接口。

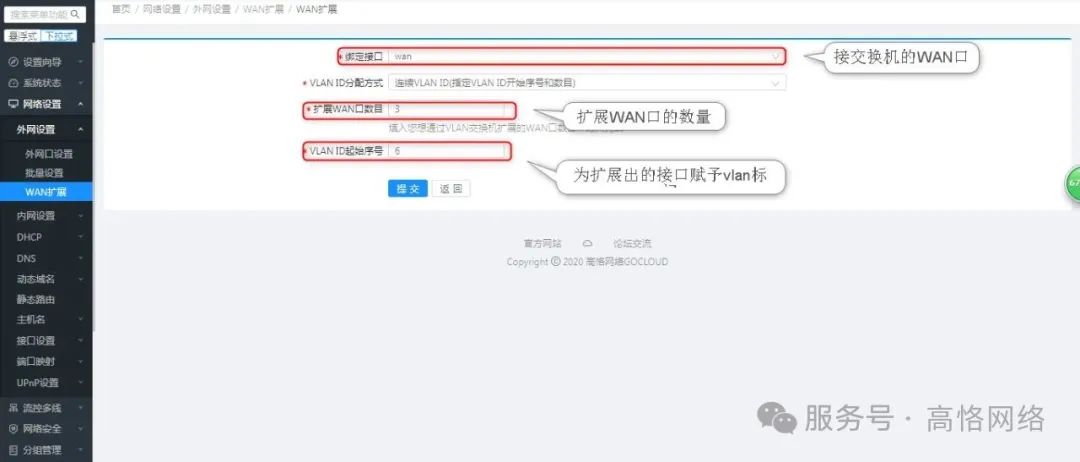

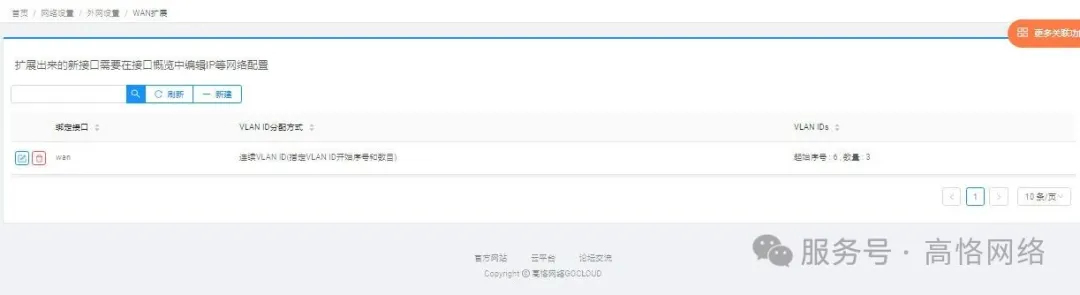

2、按照上述界面配置好之后，外网配置中会出现对应的外网虚拟接口，比如在wan口扩张，就会出现wan_v1/wan_v2等，您可以在【网络设置】--》【外网设置】--》【外网口设置】里进行更多上网参数设置。
网络设置--内网配置
【内网配置】
可配置当前网络接口的基本网络参数和相关接口信息。
多LAN：该功能是用来满足用户多局域网的需求，将设备物理口设置成一个或者多个独立的物理口，如果您有多个局域网，并有需求的情况下可以在【高级设置】--》【弹性端口设置】中配置多个独立的LAN口，新生成的独立LAN口默认没有IP地址也没有开启DHCP，在【网络设置】-【基内网配置】中配置LAN口的IP地址后在【网络设置】-【DHCP】中开启新生成接口的DHCP服务。

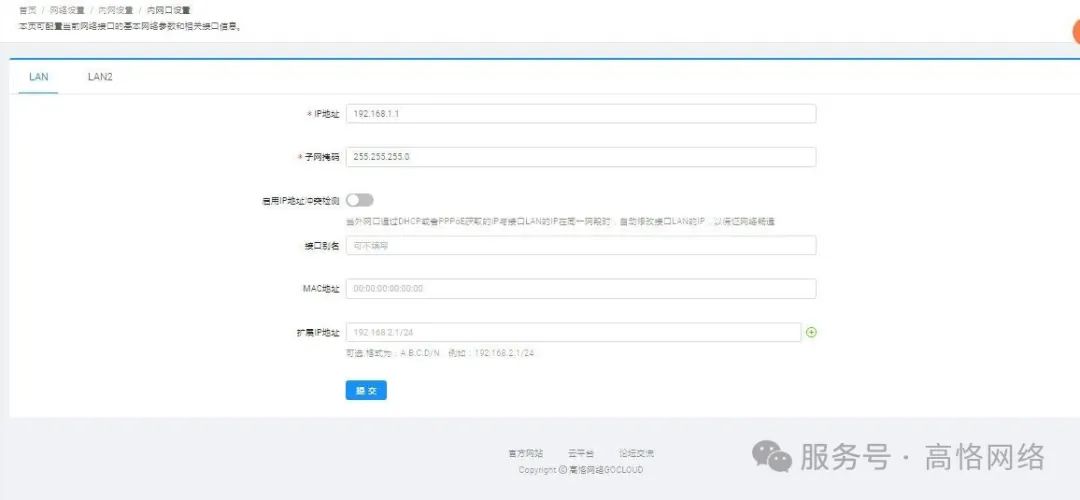

路由器默认只有一个LAN，通过【内网配置】可以进行配置，界面如下：
注意：
1、MAC地址一般不用填， 当您填入时， 表示您修改了内网接口的MAC地址， 您可以在您需要时进行填写。当你需要修改网关MAC地址的时候，可以在此位置修改。
2、路由器IP地址：路由器的内部地址，也就是内网的网关。
3、子网掩码：相应的子网掩码
4、【扩展网段设置】填写一个虚拟网段的网关IP地址及虚拟网段的子网掩码。为内网模拟出多个独立的网段。（如：要虚拟出一个192.192.10.X段的IP，且其网关为192.192.10.1，则ip地址栏应填入192.192.10.1，子网掩码栏应填入255.255.255.0）

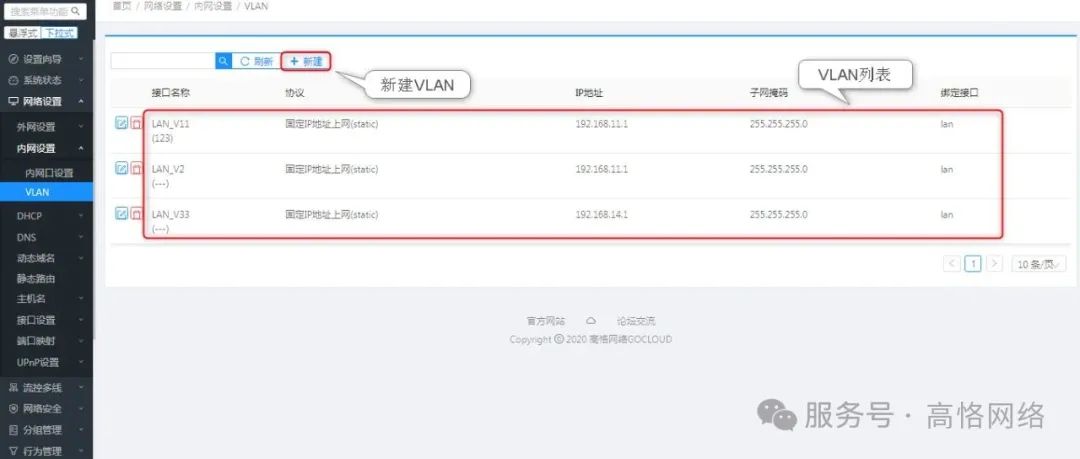

【VLAN】
此页面可以添加虚拟子接口，可虚拟一个内网LAN口。点击新建按钮创建虚拟接口
填写接口VLAN ID 该接口IP地址、掩码和该接口所绑定的LAN口。绑定的物理接口可根据需要设定。
网络设置--DHCP

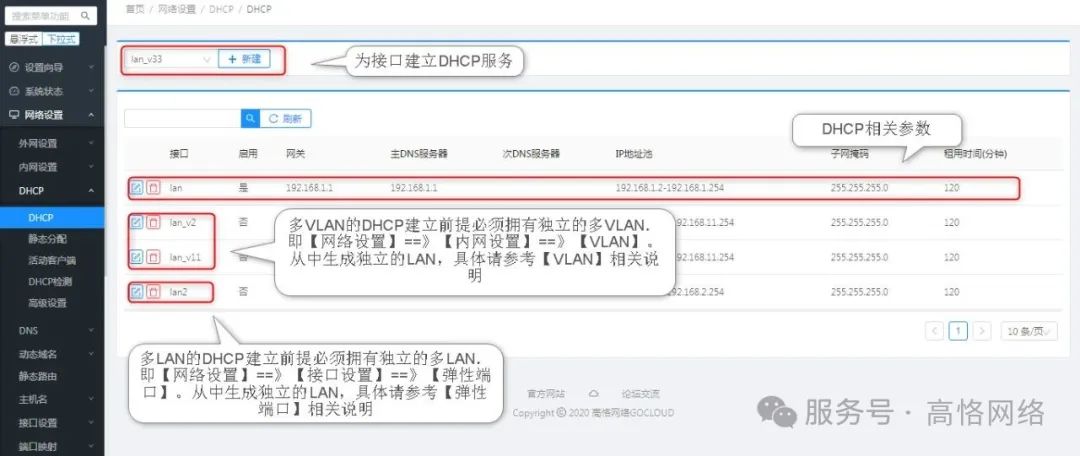

【DHCP】
用来动态分配 IP 地址、网关、域名服务器等信息给工作站客户机。
启用DHCP服务：启用lan口的DHCP服务，即我们常说的内网自动获取ip的功能，关闭后，下面的终端就无法自动获取ip，只能手动填写静态IP。
为LAN口配置DHCP。必须要做两个步骤：首先，点击【创建】按钮创建DHCP配置；然后编辑保存应用它。注意：默认的LAN口已为您预置好， 无需创建。（网吧版本因是无盘启动的系统，所以路由器默认未开启DHCP server）
多LAN的DHCP建立前提必须拥有独立的多LAN，通过【高级设置】-【弹性端口】中生成多个独立的LAN，或者通过灵活绑定网卡模式新建多个独立lan口。详情请参考【弹性端口】相关说明。另外通过【弹性端口】生成新的独立LAN口必须进入【网络设置】-【内网设置】配置IP，否则该接口无法开启DHCP服务。
注意：
.内网有接入无线AP的， 建议通过配置独立多LAN， 将AP接入到另一个LAN口， 从而在物理上隔离无线网络。 多LAN扩展DHCP建立前提是必须拥有独立的多LAN,即【高级设置】【弹性端口】,从中生成独立多LAN， 请参考【弹性端口】相关说明。 多VLAN扩展DHCP建立前提是必须拥有独立的多VLAN即，【高级设置】【VLAN】,从中生成独立VLAN， 请参考【VLAN】相关说明。

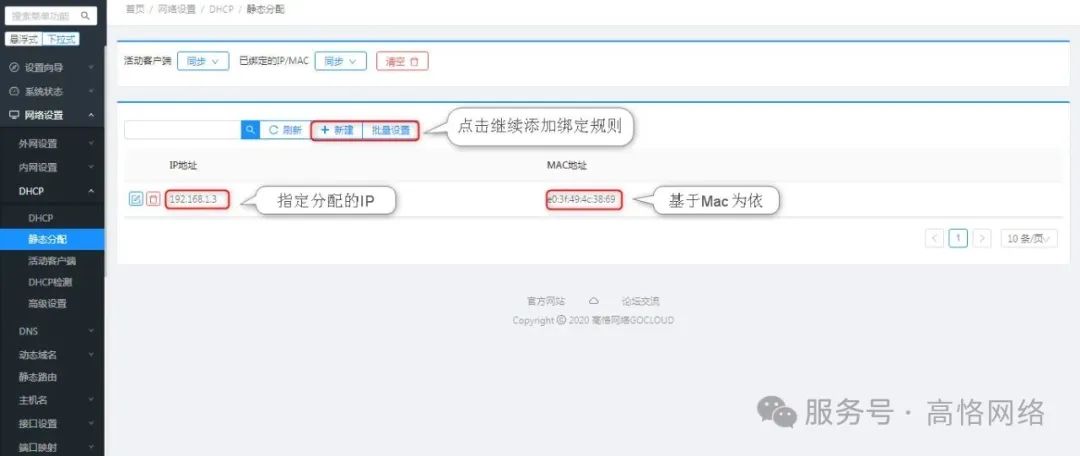

静态租约用于给DHCP客户端分配固定的IP地址和主机标识。只有合法主机才能连接，并且接口须为非动态配置。使用【新建】按键来增加新的租约条目。MAC-地址鉴别主机，IPv4-地址分配地址，主机名分配标识。
简而言之：为固定的mac[固定电脑]（电脑的mac地址唯一固定，除非人为修改）， 分配指定的ip地址。
仅静态分配IP：不给静态分配配置以外的MAC提供IP地址
IP/MAC绑定：启用该功能后，如果有计算机通过DHCP获得IP，那么它的IP/MAC信息将自动绑定。可以在ARP绑定模块找到绑定的IP/MAC信息
禁用DHCP日志：启用该选项后，dhcp日志不在再记录。
标签：如果客户端的请求中包含匹配的选项，则设置标签。
网络设置--DNS
【DNS代理】强制对内网用户的DNS请求进行代理，无论客户机配置什么DNS服务器地址都由本系统提供DNS解析。
【域名记录】将绑定的域名以邮件形式进行记录。
【高级设置】启用DNS重绑定保护，将过滤解析到的私有地址。
网络设置--动态域名
【动态域名】
即DDNS动态域名解析服务，主要用于将一个动态的IP解析成一个静态的域名，以便于网络来访问。打开“DDNS设置”可以看到如下界面：由于运营商的ip的地址有限，采取的是动态分配ip地址的方式，普通拨号用户的ip是随机分配，且每次拨号，获取相同ip的可能性很低。
【阿里云动态域名】即与阿里云动态域名解析服务进行对接服务模块。
【DNSPod】即与腾讯动态域名解析服务进行对接服务模块。
网络设置--静态路由
【静态路由】
静态路由是指由用户或网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。当然，网管员也可以通过对路由器进行设置使之成为共享的。静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。

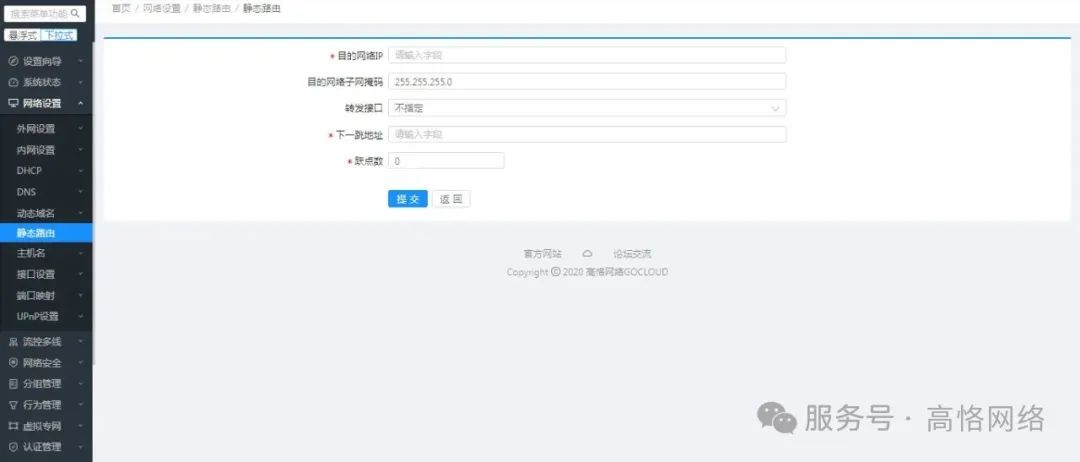

字码掩码： 子网的掩码
转发接口： 指定从路由器某个接口转发， 一般可不填
下一跳地址：可填路由器wan口地址，也可填与之相连的对端接口的地址
优先级：优先转发等级
一般用在接口为路由模式，或内网有三层交换机的场景下。或者二级路由使用路由模式， 或者在使用VPN的场景下。
网络设置--主机名

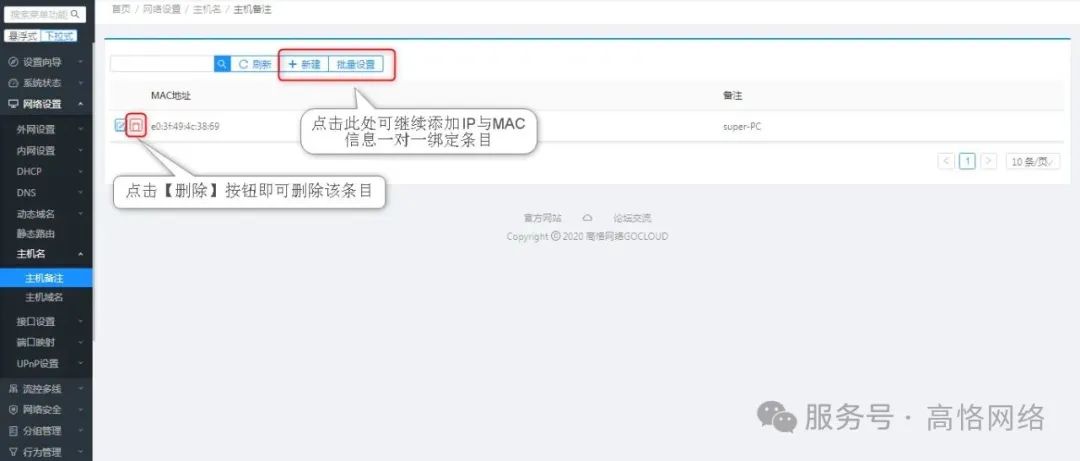

【主机备注】
将主机名和MAC地址进行一对一关联，主机备注将会在【系统状态】－【主机监控】里显示。
【批量设置】是【主机备注】条目的批量增加，每行的格式是: MAC地址 备注，MAC地址和备注用空格隔开, 每行请回车。例如：00:0e:0f:1d:1c:eb 李磊。备注最多包含128个字符（字节）。可输入中文，每个中文字符占多个字节！
网络设置--接口设置

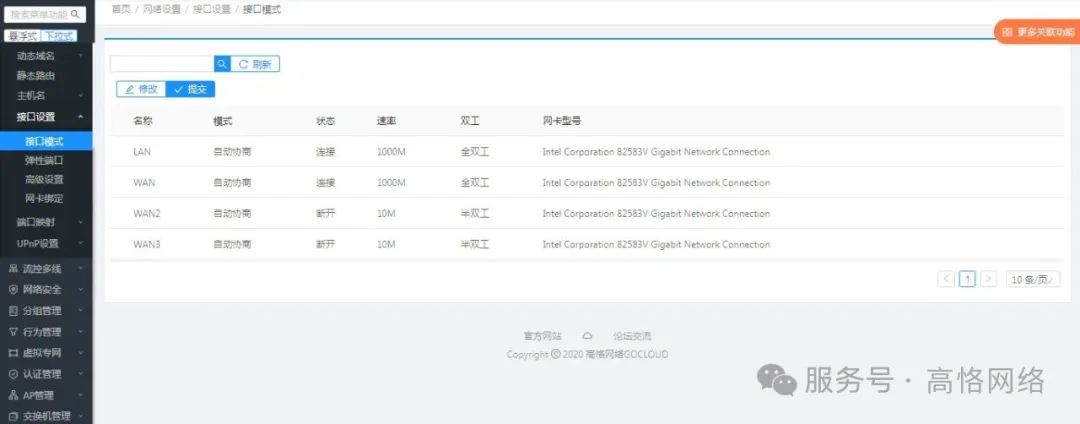

【接口模式】
接口模式界面可以设置路由器物理口的速率以及双工模式，可以查看物理口的连接状态，协商速率以及双工模式。

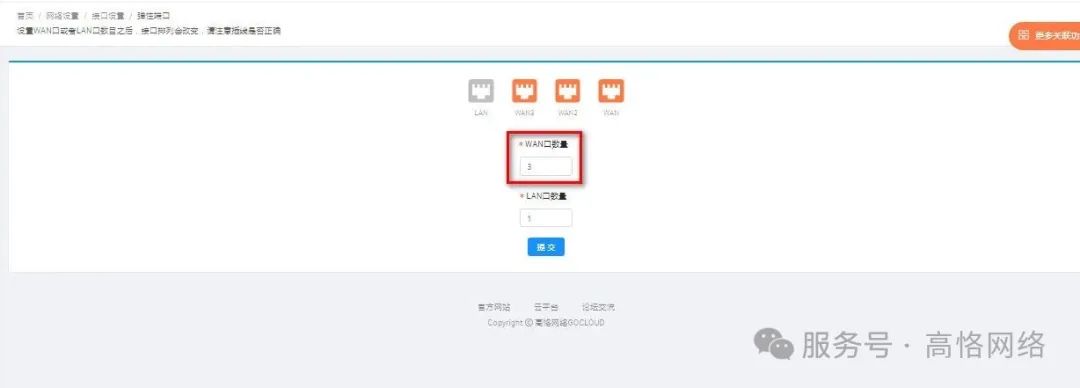

【弹性端口】
弹性端口功能可以改变WAN口和LAN口数目，以满足各种场景下的应用。（灵活绑定网卡模式下，没有弹性端口菜单）
网络设置--端口映射

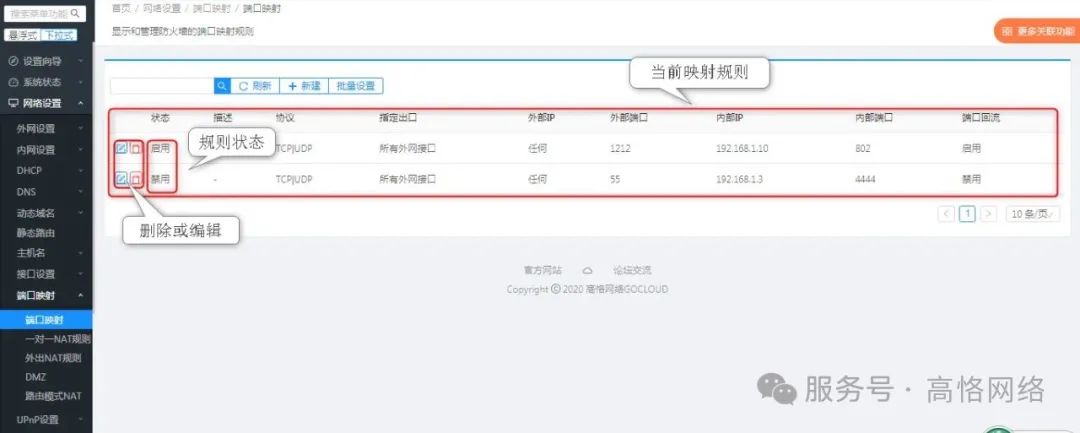

【端口映射】
使外网可以通过外网口的IP地址或域名访问到内网机器映射出去的端口，通过外网访问内部的终端。

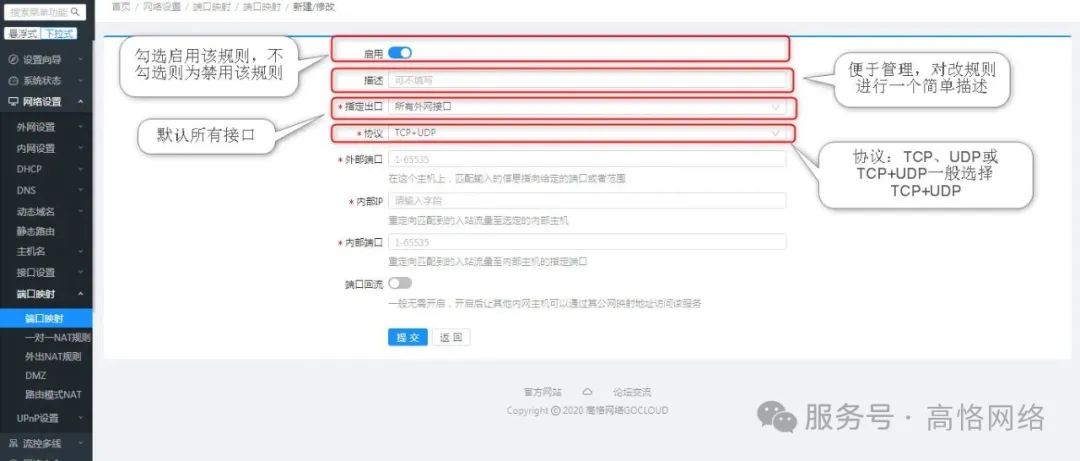

添加新的规则:
【启用规则】：启用这条规则
【描述】：映射的规则名称，最好根据目的起名。
【选择外网接口】： 选择映射的端口，默认使用外网接口。
【协议】： 映射基于的协议 TCP、UDP、TCP+UDP，根据服务类型选择。如果不知，请选择TCP+UDP。如果确切知道是TCP 或者 UDP， 应避免选择“TCP+UDP”，可以有效降低资源消耗。
【外部端口】：通过外部访问的端口
【内部端口】：内部电脑提供此服务的端口， 注明：外部端口和内部端口可以不一致。
【端口回流】:开启后， 在内网客户机或者终端可以用路由的外网接口的公网IP地址访问内网的服务器。一般情况下，如无必要，请勿启用，避免无谓消耗路由器的资源。
【一对一NAT规则】
允许用户在内部地址和外部地址之间建立一种转换规则，以此规则来对转发的报文进行地址转换,一个外网ip完全映射一个内网一台终端。

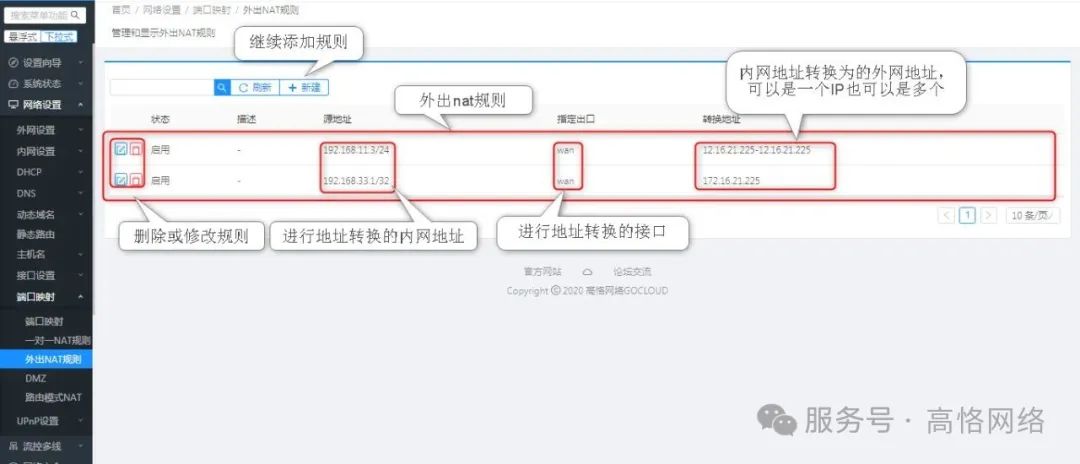

【外出NAT规则】
通过此功能可以将内网的某些IP或者网段翻译成指定的外网IP。 比如有些外网线路， 运营商提供了两个公网IP地址A/B， 其中一个公网IP配置为外网接口IP A， 另一个外网IP则可以使用外出NAT规则来将某些内网IP翻译成IP B; 可以用在多个网吧内网或者相对独立的局域网合并的场景
下。
【DMZ配置】
允许网络设备(PC或服务器等)被完全的暴露在网络中,这样就能被外部设备方便的访问，这种功能通常用于特定的服务比如游戏、web服务器或视频会议等。
【路由模式NAT】
某些地区的路由器外网口使用的是私网地址，内网配置公网地址进行上网，这个时候路由器要想上网就必须进行【路由模式NAT】的配置。
说明：
1.解决路由本身上网问题
2.给的公网地址不够用，可用私网IP段扩展上网
