海康威视摄像机报警事件联动报警主机防区触发报警教程

配置流程：

①摄像机配置报警事件

②摄像机报警输出接报警主机防区

③报警主机防区配置

详细配置步骤：

1、摄像机事件报警设置（以移动侦测为例）

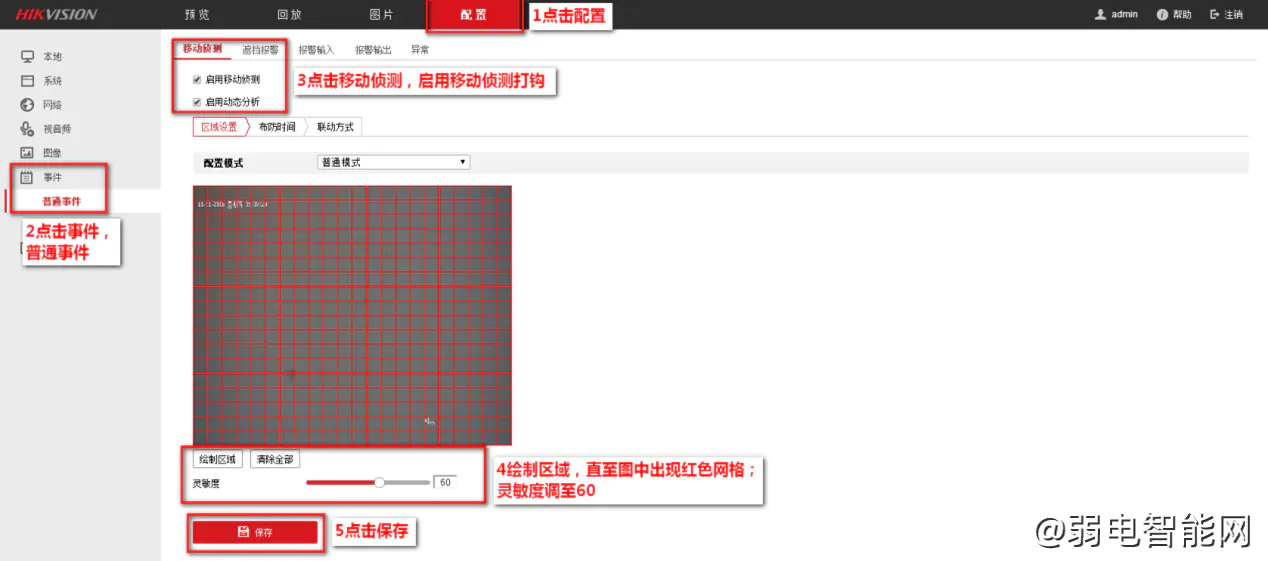

局域网网页访问摄像机，进入“配置→事件→普通事件→移动侦测”界面，打钩“启用移动侦测”；

点击“绘制区域”，按个人需求绘制布防区域，绘制完成后对应区域显示红色网格；

灵敏度根据实际情况调整（默认60），后点击“保存”。

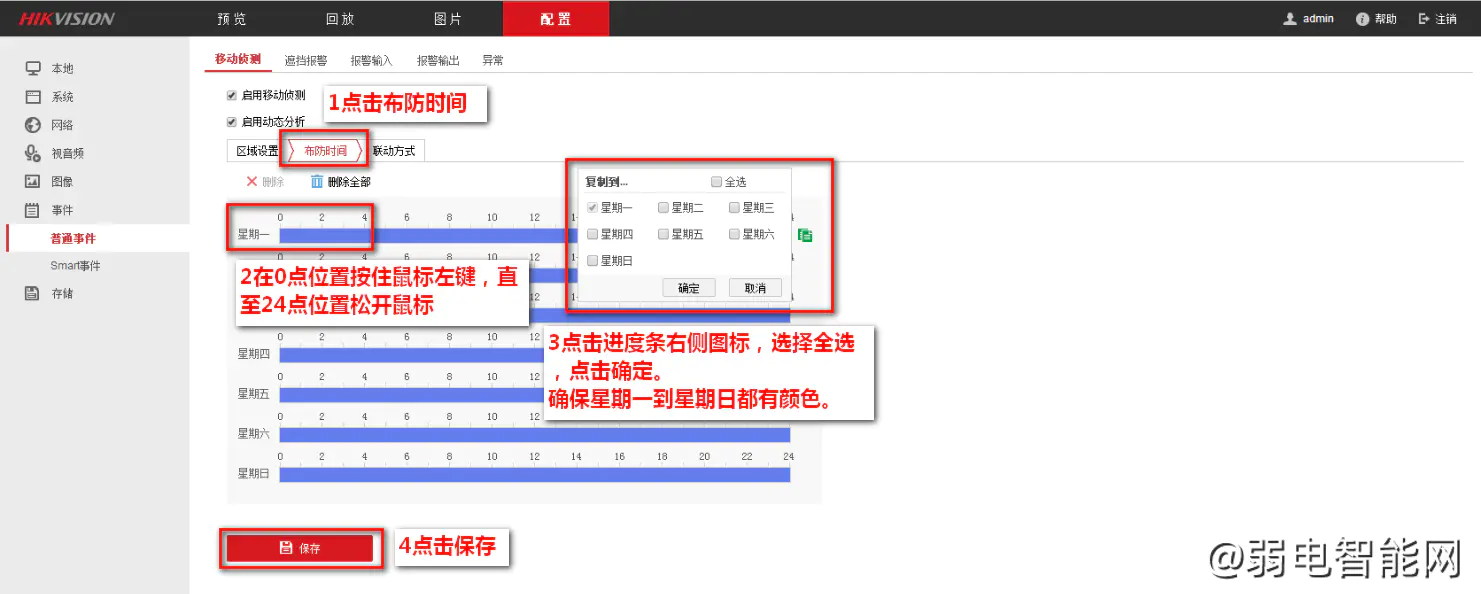

点击“布防时间”，根据个人需求设置移动侦测布防时间。

示例：在星期一时间轴上从0点位置按住鼠标左键至24点位置后松开鼠标，星期一显示蓝色状态，点击蓝色时间轴，根据需求选择布防的星期（建议打钩“全选”，则周一至周日均按此时间布防）

设置完成后点击“保存”。

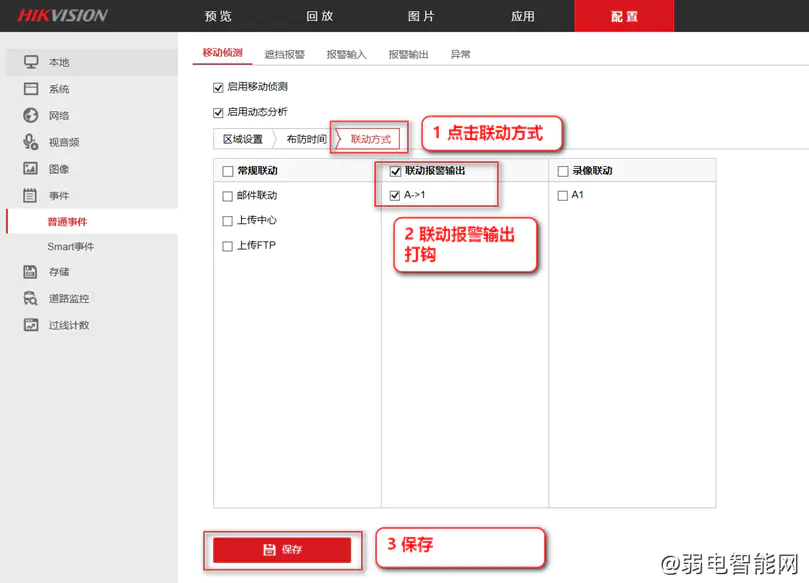

点击“联动方式”，打钩“联动报警输出”，其他选项可按个人需求打钩，点击“保存”。

2、摄像机报警输出与报警主机接线

摄像机报警输出Alarm out（或1A）和GND（或1B）（作为探测器）接报警主机的防区Z和G，根据常开或常闭信号，对应选择并联或串联电阻。

以上步骤设置完成后，即可实现摄像机报警事件联动报警主机防区触发报警。
