内存终于变大了!TP-LINK XDR6080拆机测评
- 产品测评
- 2024-05-09
- 1567
XDR6080当初上市预售的时候我就有两个疑问,一是CPU会不会是另一款,二是2.4G芯片会不会是QCN9074、QCN9024。acwifi金句呀:一切以拆机为准。不说那么多了,上次拆XDR5480费了好多时间去查资料和做一些网口测速,这次简单一点了,因为有些已经心中有数。
外壳模具跟XDR5480一样,只增加了2个根天线,2.4G多了2条流嘛。外包装盒子也是一样的所以包装就不拍了。

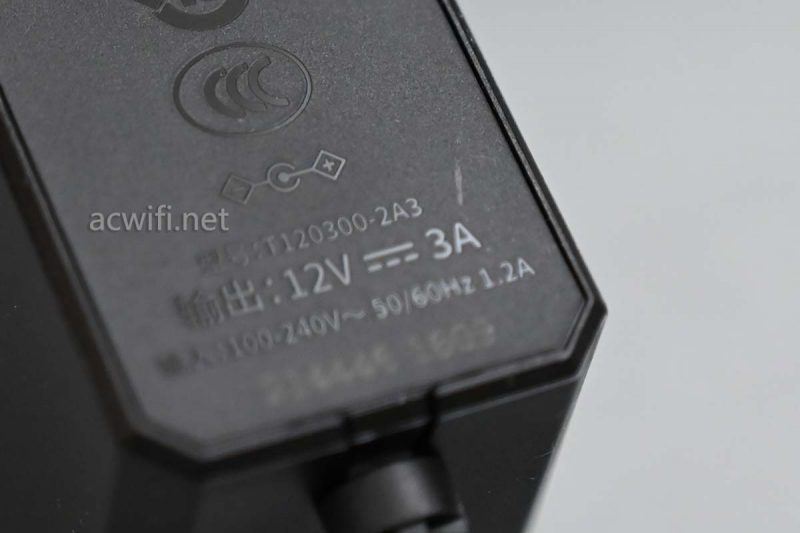

这次电源功率增加了,变成了12V/3A(XDR5480是12V/2.5A),电源功率足,因为需要对多一颗无线芯片进行供电,所以电源功率增加一点是有必要的。
实测XDR6080的待机功率是10.8W(没插模块),比XDR5480高了差不多3W。
机身背面的接口也跟XDR5480一样了。
机身底部的丝印:AX6000双频,TL-XDR6060易展Turbo版。

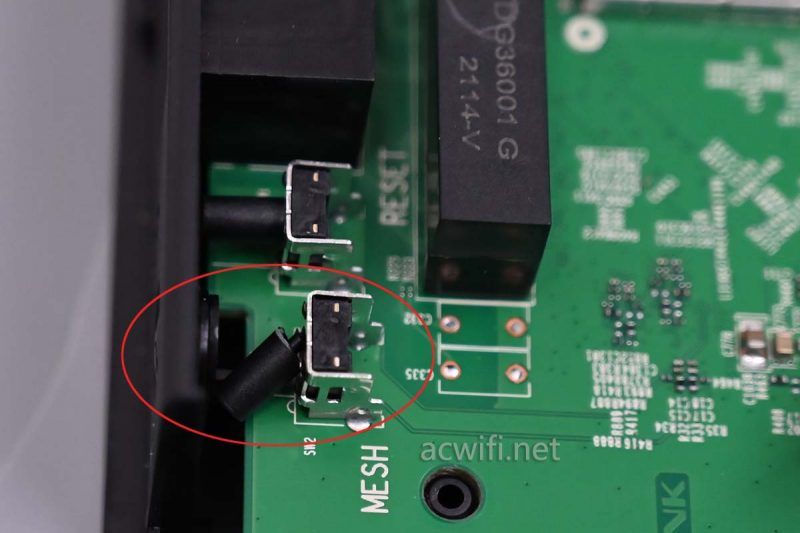

开拆啦,非常紧,有几个卡扣上了胶固定,又怕用力过猛而弄坏了,所以很小心地很温柔地,果然这样是拆不开的,必须大力出奇迹,果然太用力了,把组网的“易展”按键搞断了。
可能是我的内力太深厚,把这小棒子震碎了。
拆开外壳的样子:
2.4G和5G的天线布局如下:
完全断开了,需要mesh组网的时候只要拿螺丝刀捅进去就行。当做主路由组网时,我记得主路由不需要按这个键,只按待组网的那台。没多大影响吧这个坏掉的按键。
拆下两颗主板固定螺丝,把主板翻过来看背面。背面的这片散热器比XDR5480要大些。

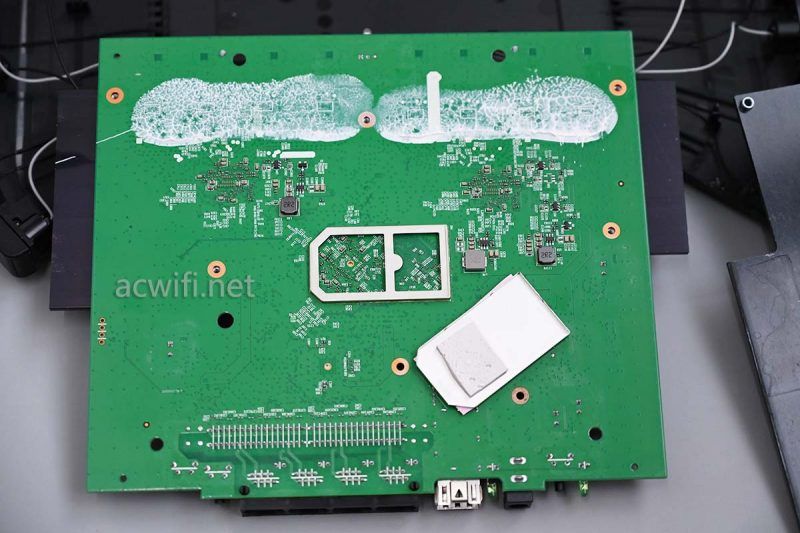

取出散热器上的螺丝后,拿下它,主板背面上有白色的导热硅脂,这个范围就是主板正面上的FEM芯片,帮助导热到背面来散热。FEM芯片正面不适宜覆盖导热材质,会影响无线功率,所以多数是通过背面来散热。
看见有一个屏蔽罩,继续取下屏蔽罩,里面没有芯片,有一片导热硅脂垫。
主板背面看完了,现在具体看看主板正面。
主板下方两侧有相同大小的屏蔽罩,是否可以判断双频用的无线芯片是一样的呢?
快快手急急脚拆下所有屏蔽罩:
看天线接口旁边的丝印便知上图左边是2.4G射频电路,右边是5G射频电路。
拿拿淋去看2.4G无线芯片是什么型号吧。
XDR6080的2.4G无线芯片型号是QCN9074,它可以工作在5G也可以工作在2.4G,改ART就可以。是不?
在4x4mimo、1024-QAM、40MHz频宽下,最高速率1147Mbps,再加上5G的4804Mbps,所以这款XDR6080的无线规格是AX6000。
还有,因为QCN9074、QCN9024是支持4096-QAM(4K-QAM),所以呢,当手机也支持该属性时,2.4G速率更加高20%。(只在2x2mimo时能支持4096-QAM)
在2x2mimo、4096-QAM、40MHz频宽下,最高速率688Mbps,哇,这速率很吉利呀。以下是用小米11手机连接XDR6080的2.4G后系统显示的无线连接速率:

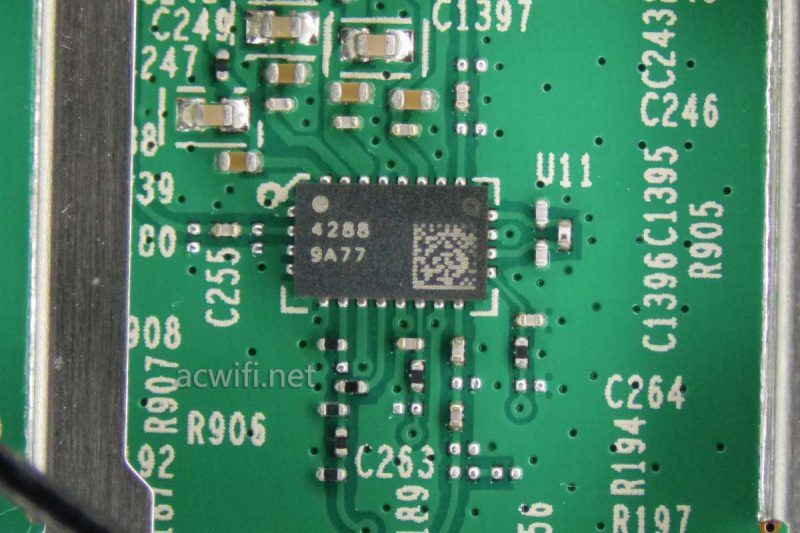

2.4G FEM芯片型号是QPF4288,跟XDR5480一样。
QPF4288的参数如下:
2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power Detector
属于高功率FEM。
5G芯片非常没有疑问了,肯定是QCN9074了。
在4x4mimo、1024-QAM、160MHz频宽下最高无线速率4804Mbps;
在2x2mimo、4096-QAM、160MHz频宽下最高无线速率2882Mbps;
5G FEM芯片型号是QPF4588,也是跟XDR5480一样。
QPF4588的参数如下:
5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
高功率5G FME芯片。
既然有两颗QCN9074芯片,内存不可能是256MB了吧,虽然服你技术,但不能突破物理限制呀。每一颗QCN9074都要占用至少67MB内存呀(我做梦时有人告诉我这数字)。为啥这款无线芯片还要占用内存呀?因为它本身就内置了核心处理器,需要占用内存。它是一颗完整的无线芯片,它的运行不需要CPU提供支持,什么支持多少条空间流,在它身上没有意义。与CPU无关吧,我认为的!
内存型号是ESMT M15T4G16256A,容量512MB,不错,终于用上512MB内存了。
闪存型号是MT25QU128,容量16MB。
CPU型号仍然是IPQ5018(独家丝印IPQ0518),双核1GHz,集成单核12线程NPU,A53架构,有两条PCIe 2.0总线,与两颗QCN9074无线芯片就是用此总线相连的。
IPQ5018还集成了2x2mimo的2.4G无线,但这里不需要用到它,所以呢,CPU和内存芯片不像XDR5430和XDR5480那样还有一层金属屏蔽罩。通过XDR6080的拆机,我终于明显了那两台为啥加上那么奇怪 的屏蔽层。
下图是XDR5480的CPU屏蔽设计。为啥BCM6750、6755没有这样??又让我难以理解了。
交换机芯片型号是RTL8367SC,有人说这颗交换机芯片是新出的能支持两条SGMII+(2.5Gbps), 不知真假。
下图金属罩只是一个SFP封装的电气接口,里面没有芯片,只有一个接口。视乎你插入的模块,可以插入光口模块,也可以插入电口模块,最高速率2.5Gbps。
供电方面,比XDR5480多了一颗16V 470uf电容:(银色)
至此XDR6080拆完了。
最后装回机器,设置一翻后在楼下D点进行简单的5G测速,基本跟XDR5480一致(300兆电信宽带,路由放在楼上)
5G信号很强。
我都猜到将要上市的三频XTR10280是什么芯片了。就是这台XDR6080一样的CPU一样的两颗QCN9074,补上2颗2.4G FEM芯片,再补上8颗介质滤波器,便可以变成三频路由器:AX10200,价格呢我早就猜到了:999元。对的,就是飞流直下三千尺,等于1000米(1000块钱),1000元封顶。
但高频5G2要支持160MHz才行,需要用到100、104、108、112、116这些信道,在中国地区,这些信道是不开放的。解决办法是弄个传输地区的选项可以选择使用地区。
同理啦,另一款三频XDR7880,也需要这样。因为低频是4×4 4804Mbps,加上2×2 的2.4G 574Mbps,乘下2条流的5G必然要运动160MHz才能达到2402Mbps。(7800≈4804+574+2402)
这台XTR7880等于大道XDR3060加上一颗QCN9074来实现。而XDR3060还不知道什么芯片,只知道5G支持2x2mimo 160MHz。
不扯了。
为了方便查看,我把XDR5480和XDR6080还有小为诉两款硬件配置列出来对比:
如果你在乎2.4G信号,有许多2.4G设备要连接,这款XDR6080就非常适合了。
介意XDR5480内存只有256MB的也可以选择这款,不过XDR5480可以开启高带量模式(超过255台),这256MB内存能给你用,应该没问题。TP的固件也没啥功能给你去占用内存 。
